Mercedes-Benz E320 (W211) - Modifikationen – USB Dose im Fond beim Aschenbecher v2

Last Updated on 8. September 2026 by spookie

08.09.2026:
Aufgrund der zu schwachen Ladeleistung, ist ein upgrade erfolgt. Bitte herunterscrollen für mehr Details.

Einbau einer USB Dose für die Rückbank
Hersteller: Kibon

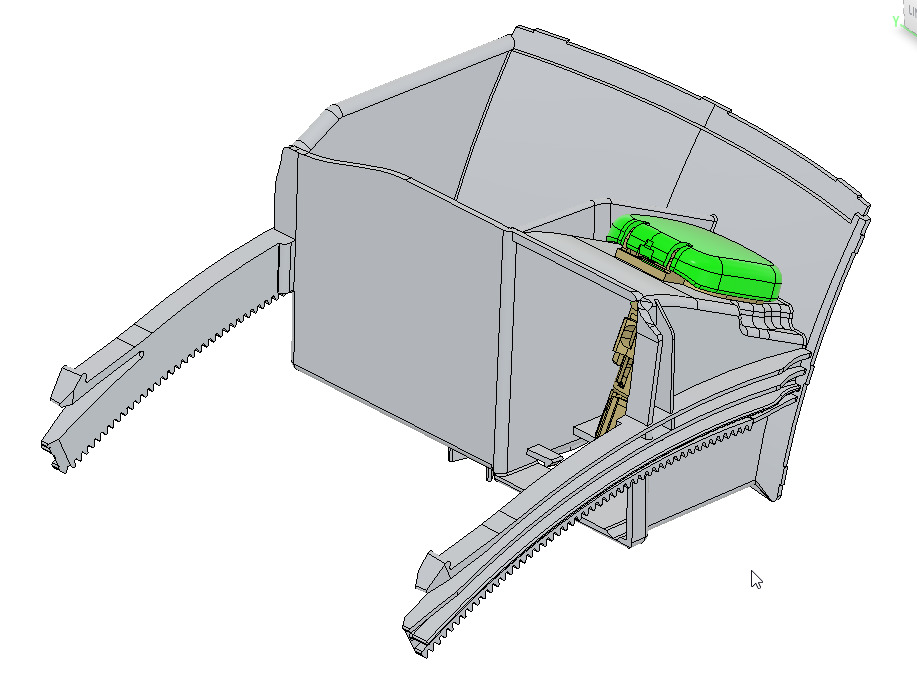

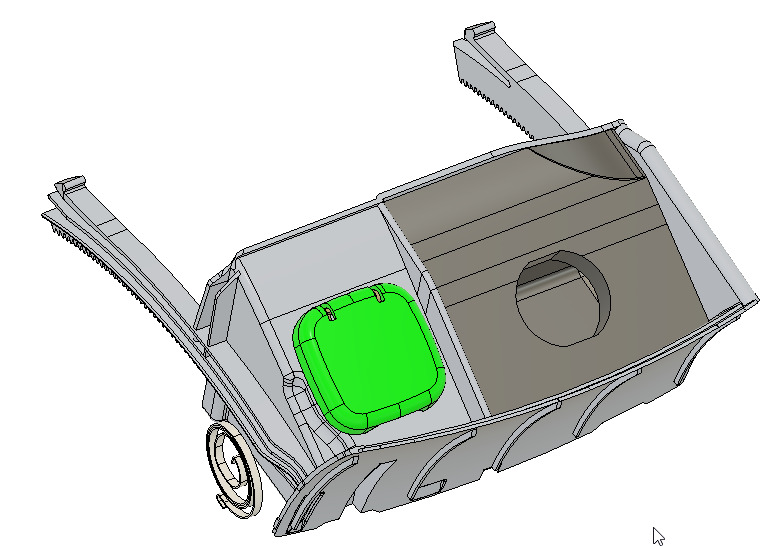

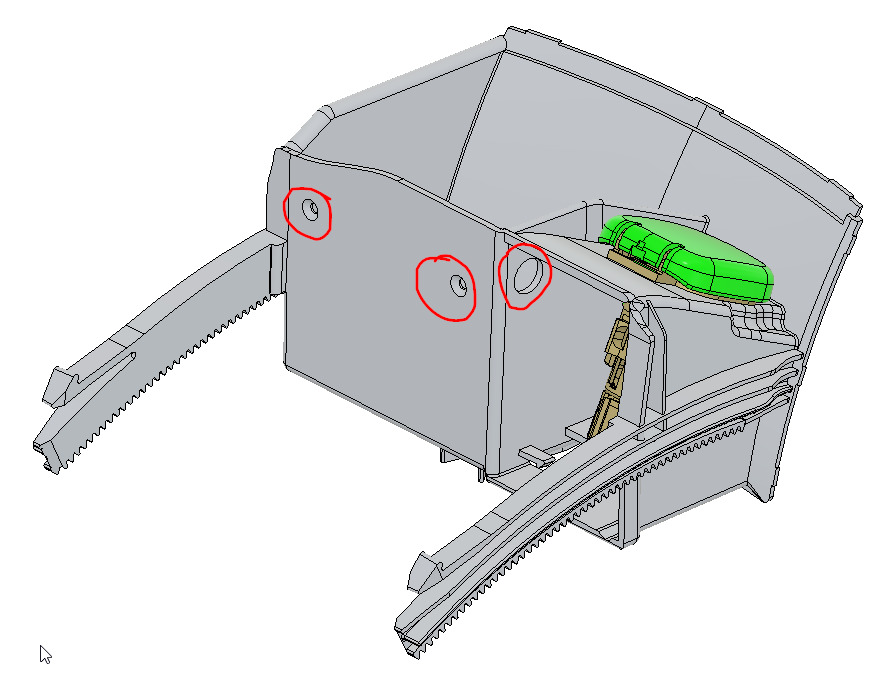

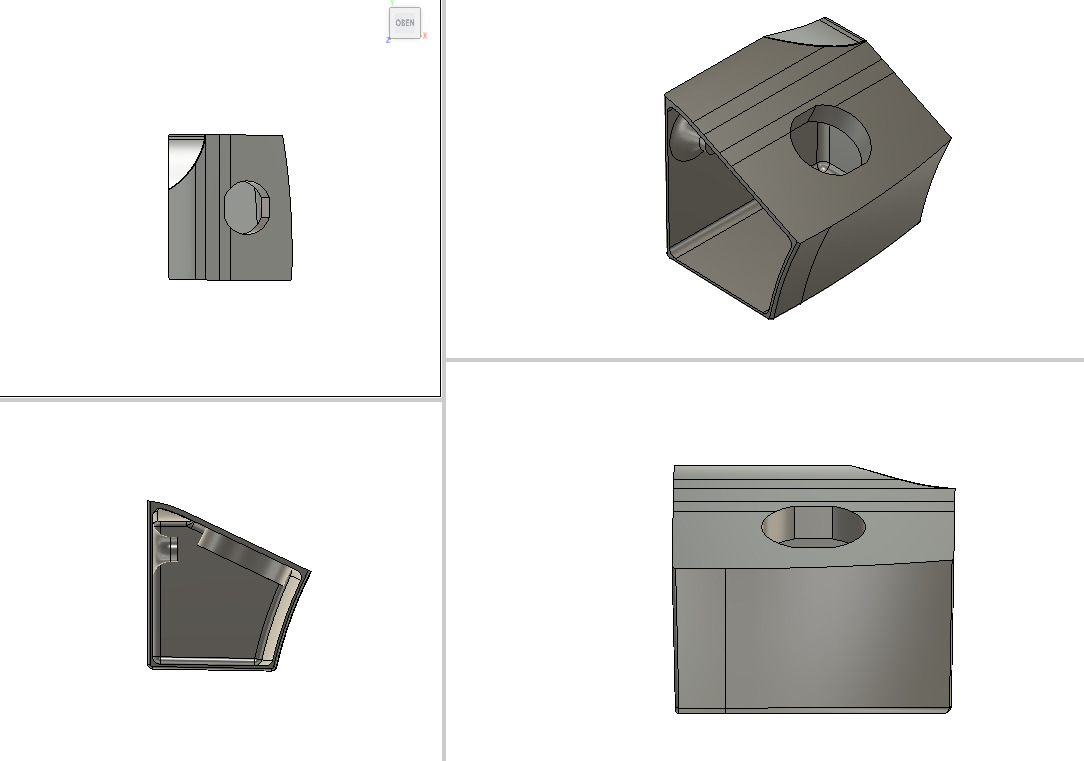

Download der Vorlage für 3D Drucker: https://www.thingiverse.com/thing:4463682

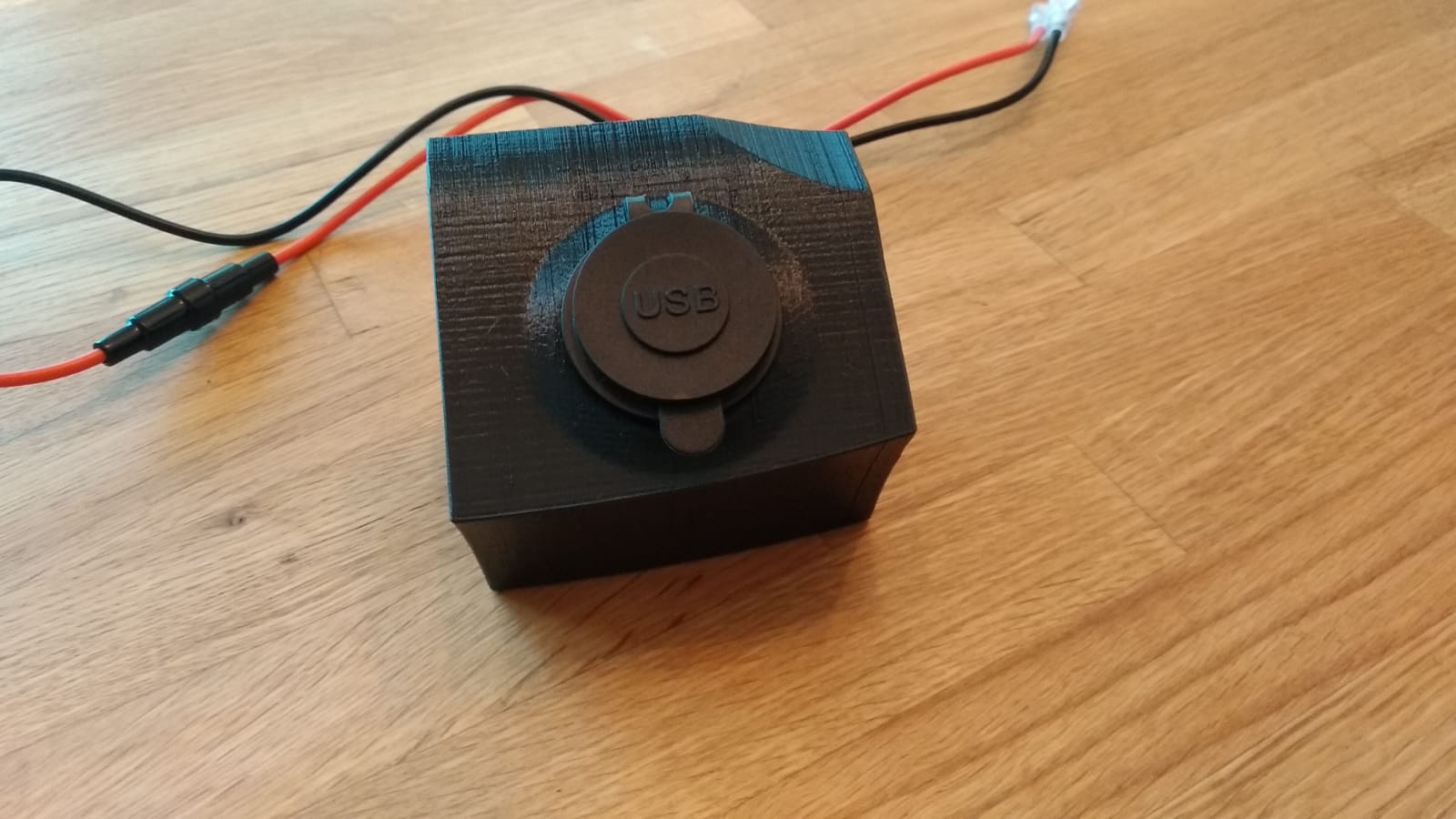

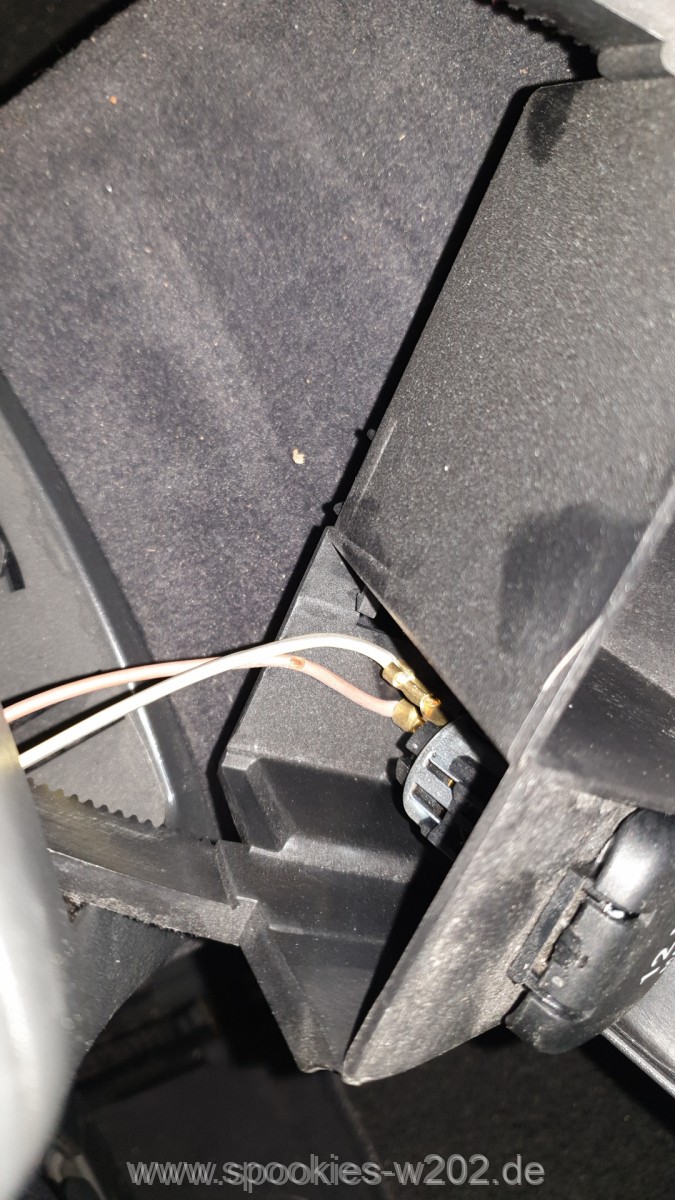

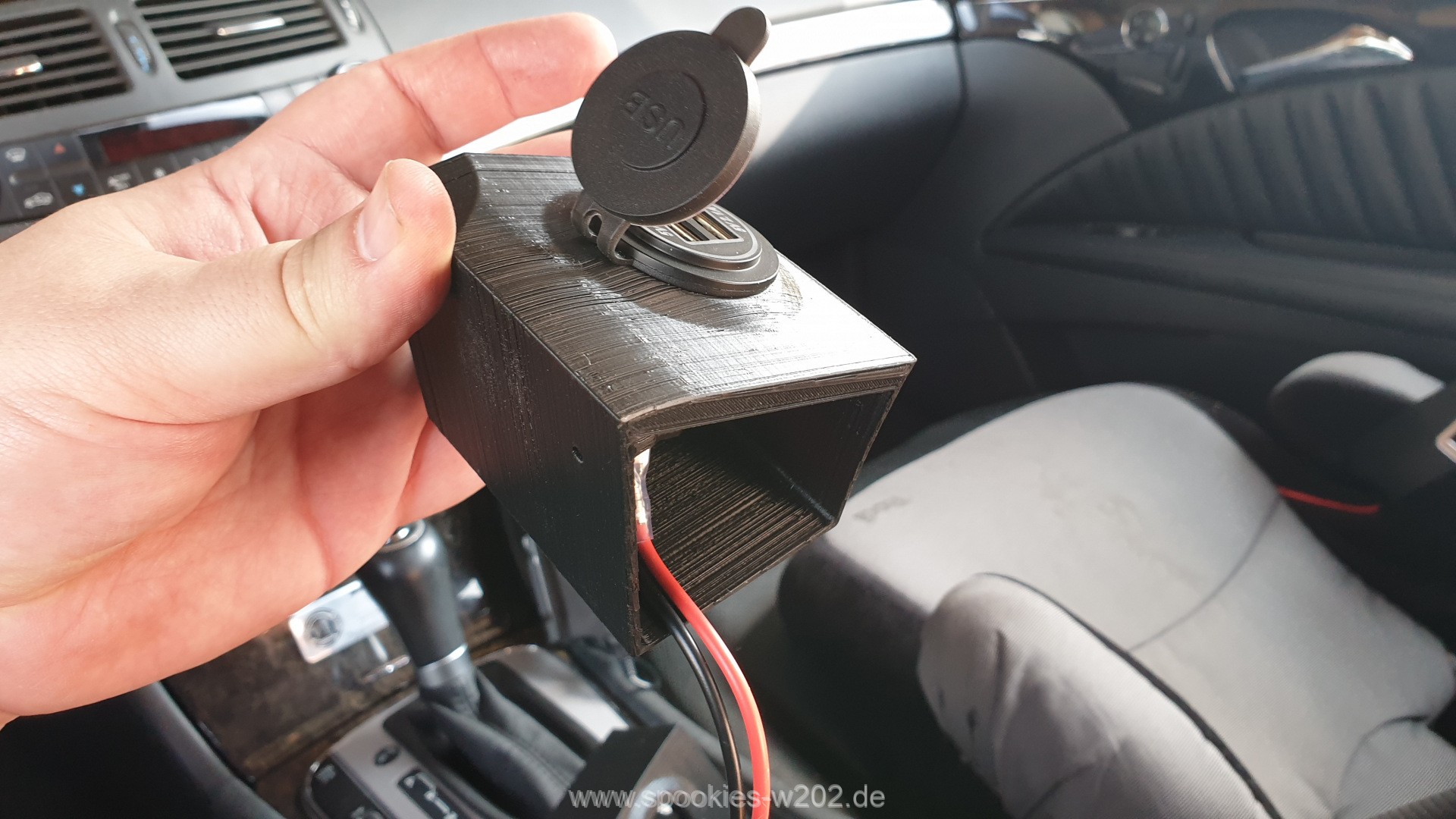

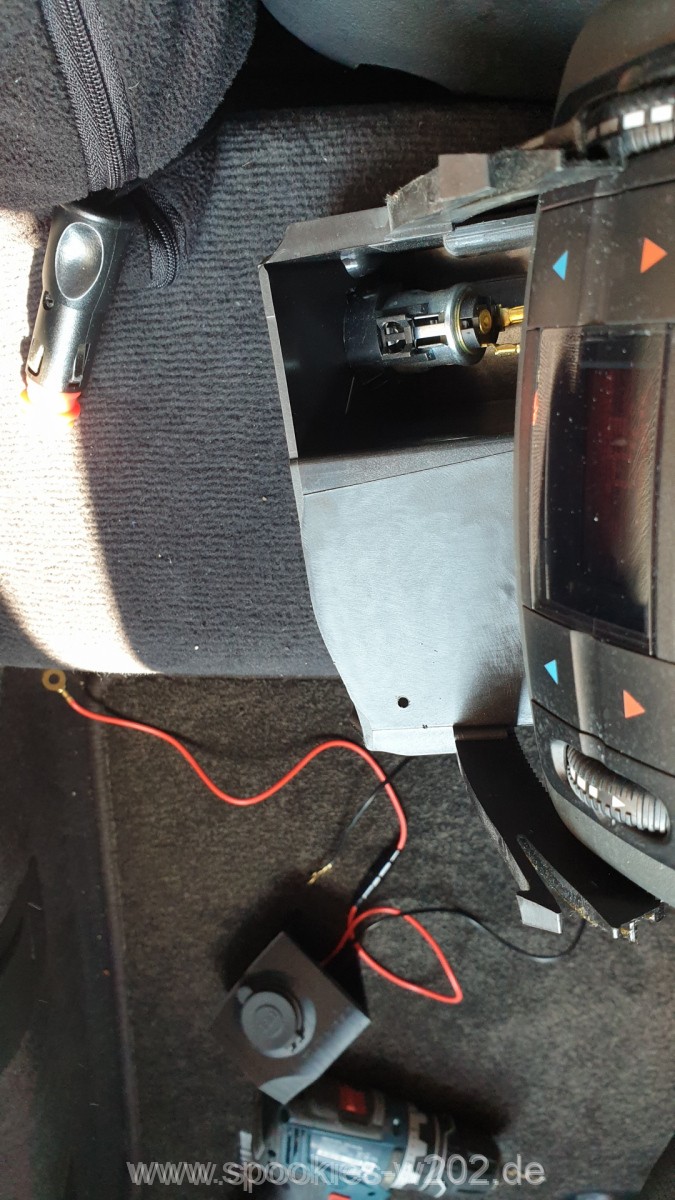

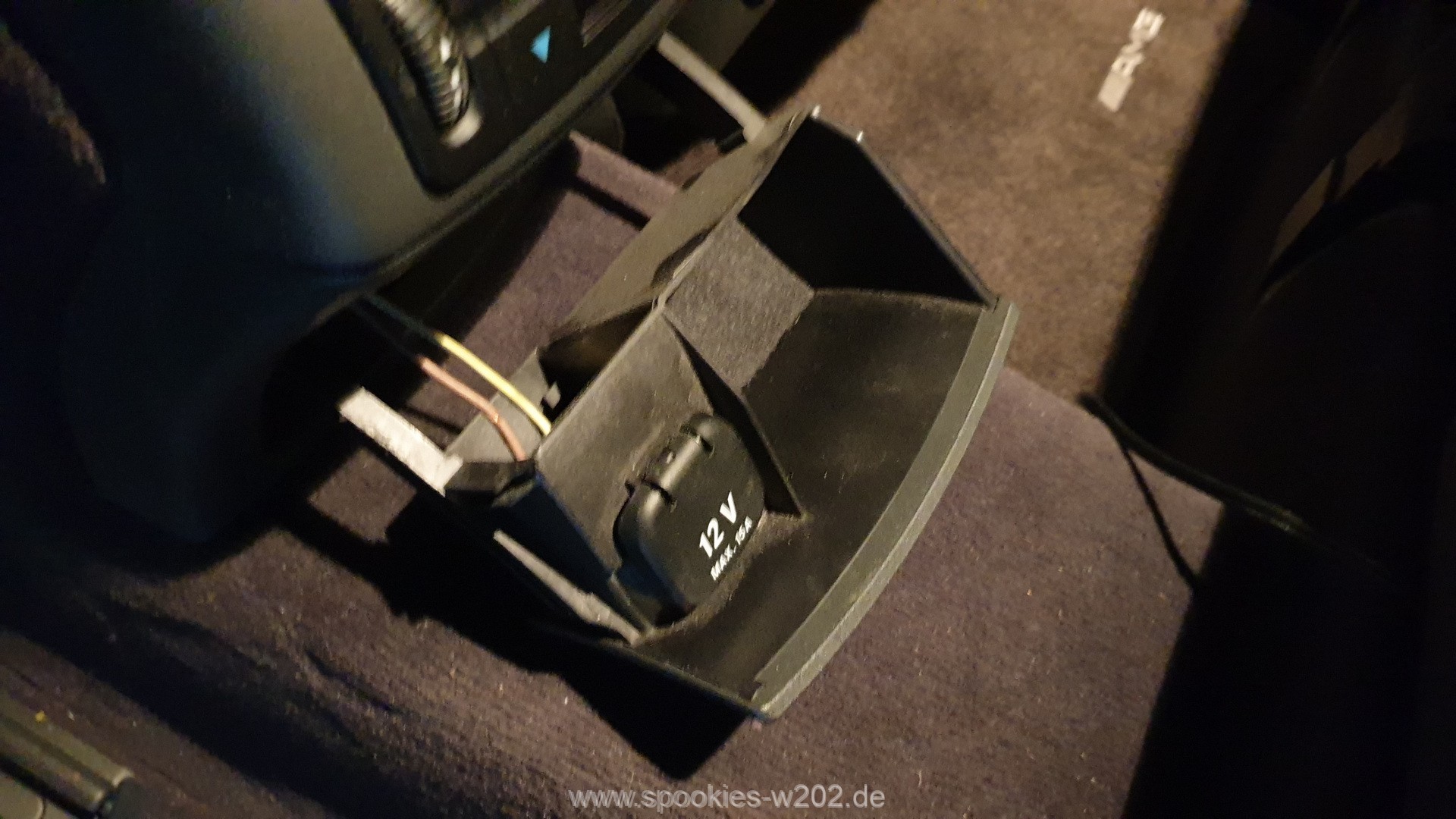

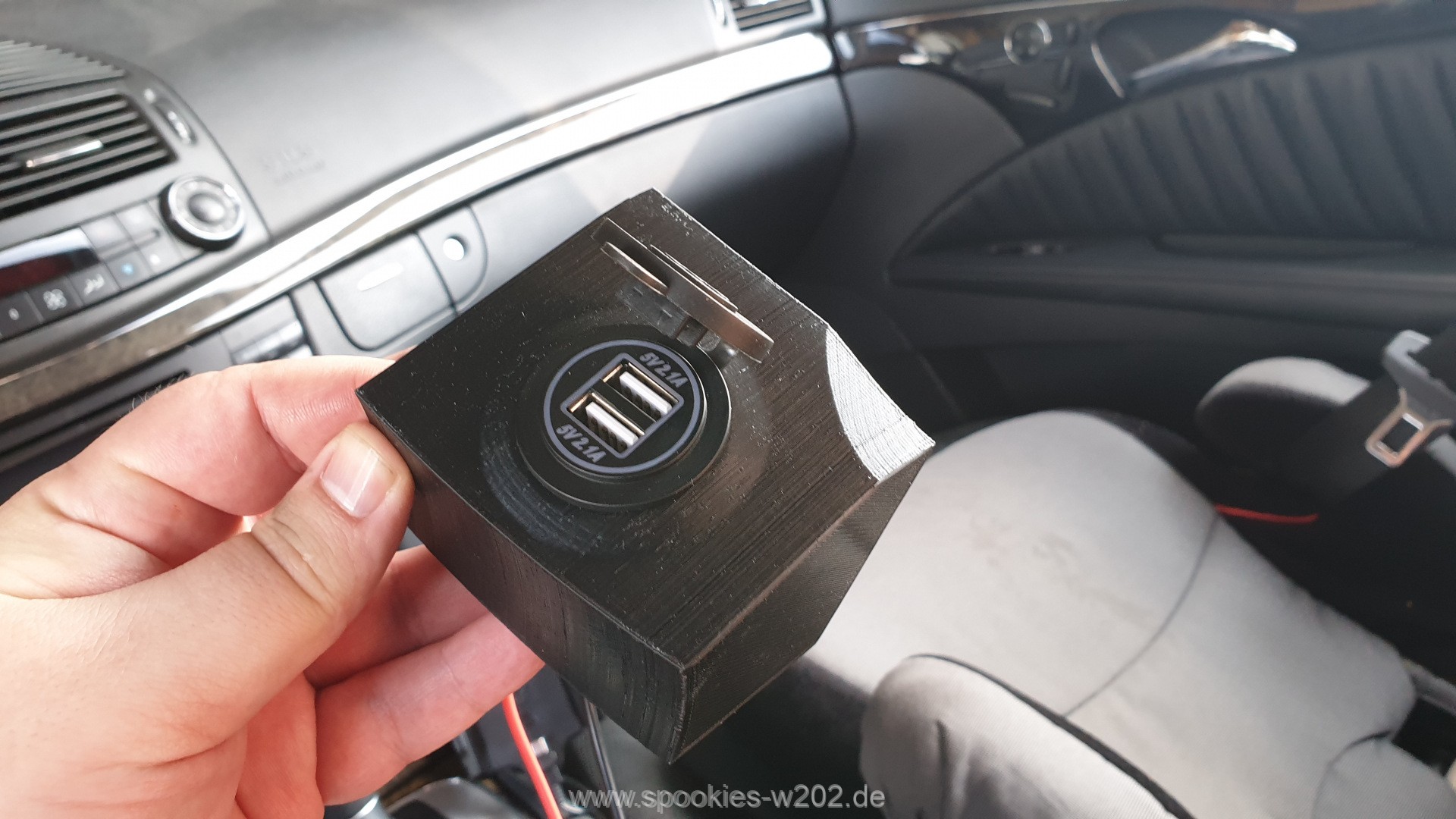

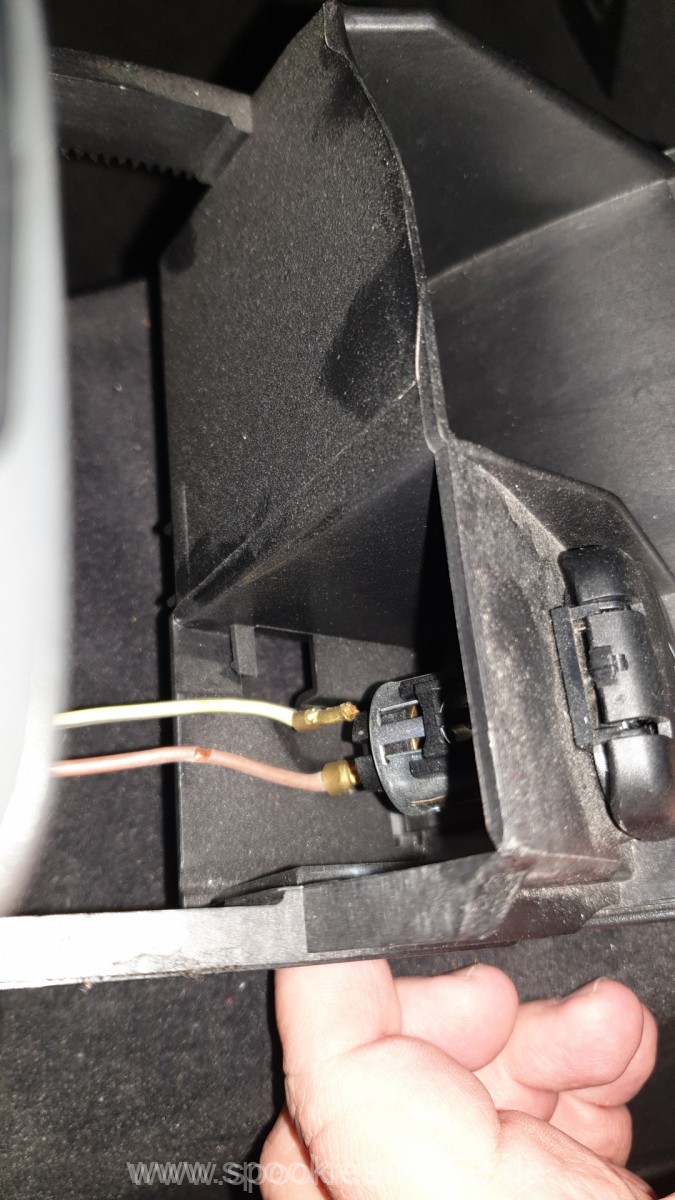

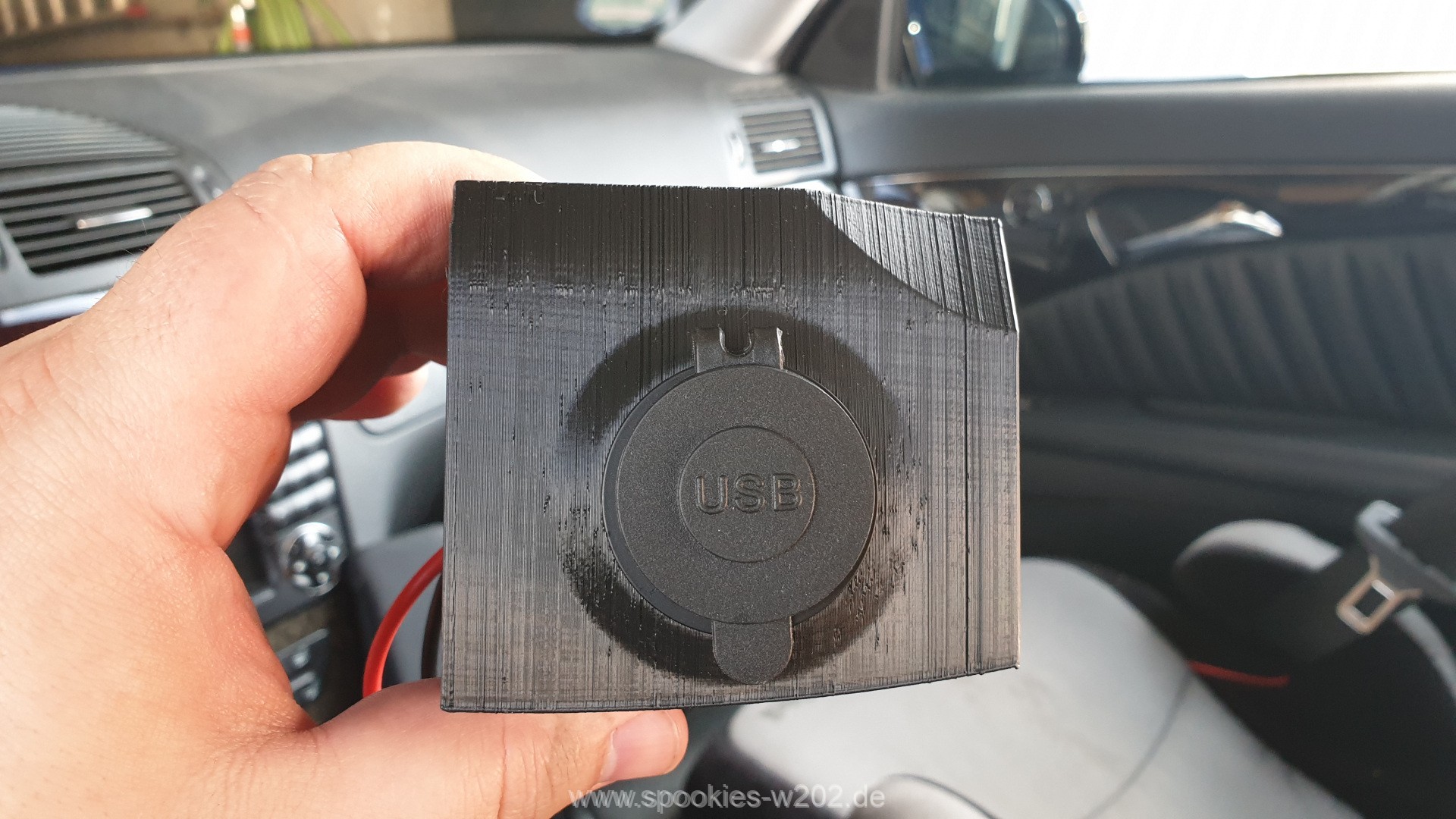

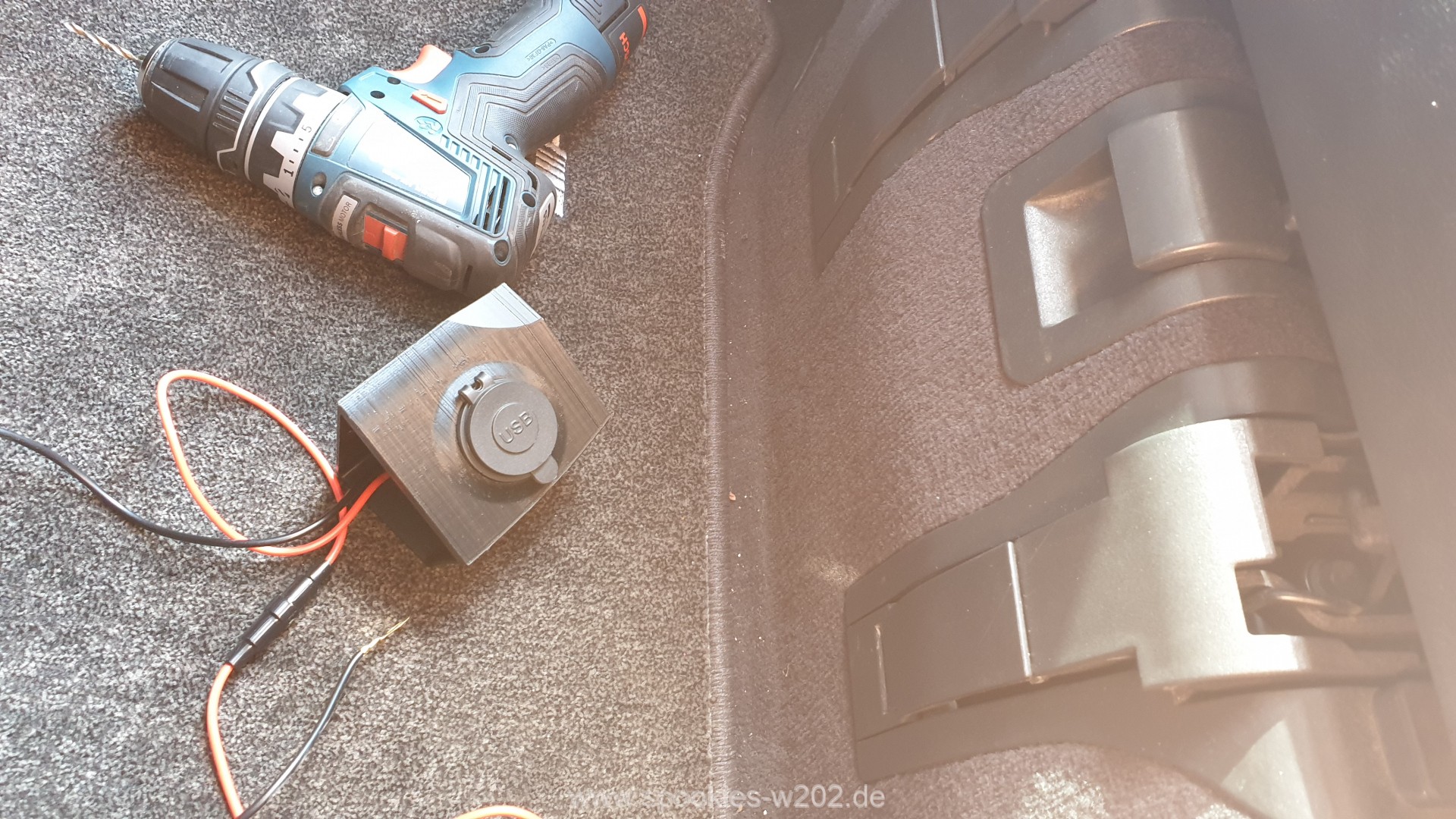

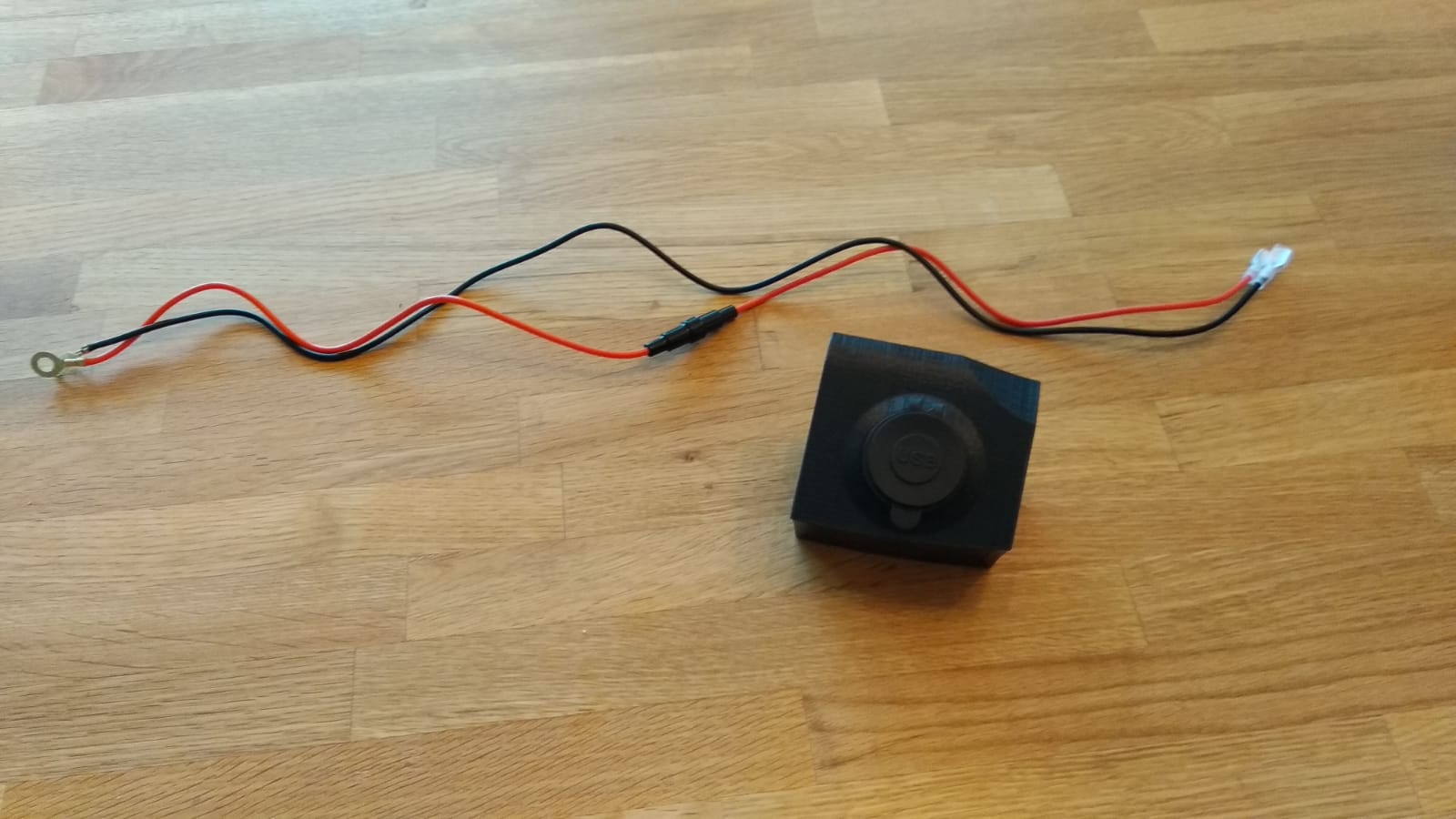

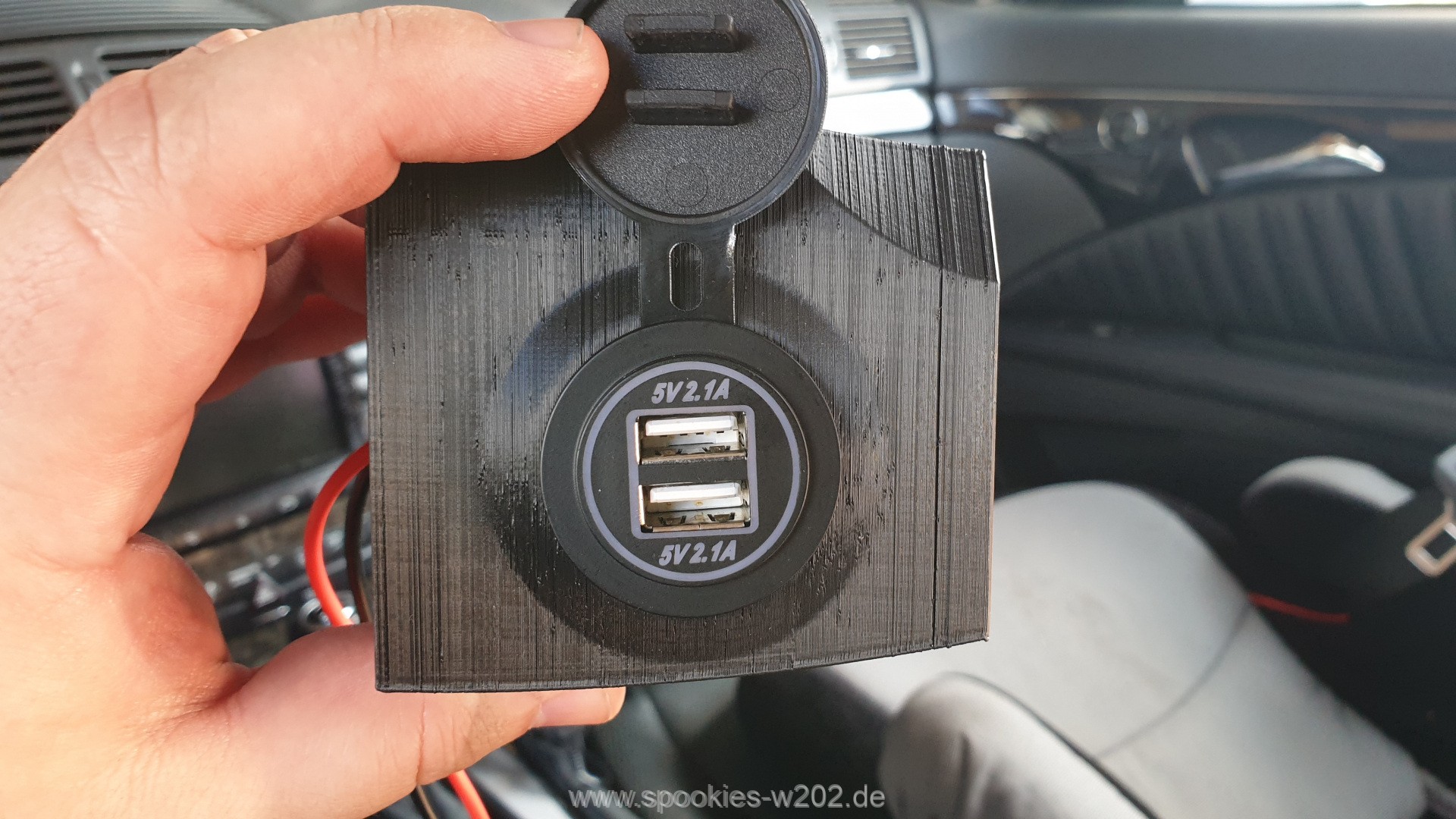

Da ich auf der Rückbank immer die originale Kühlbox mitführe, hat man hinten keinen Anschluss mehr gehabt. Daher kam die Idee auf, per 3D Drucker eine Halterung für eine 2. Dose zu bauen. Diese wurde dann einfach an der originalen angeschlossen, somit waren die Wege kurz. Einzig die Kabel waren etwas knapp, dann hätte man die Mittelkonsole noch lösen müssen. Es ging aber auch so.

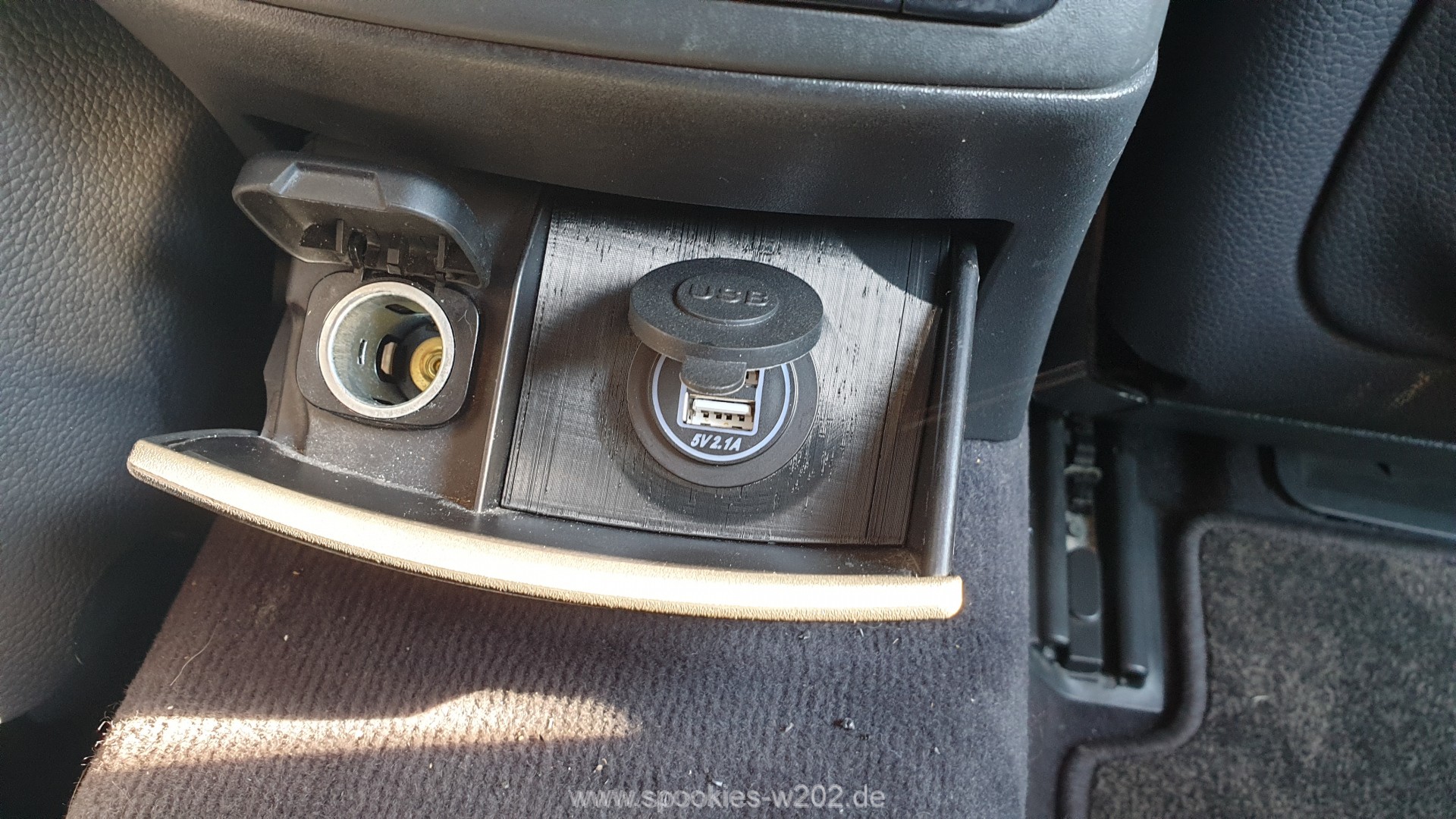

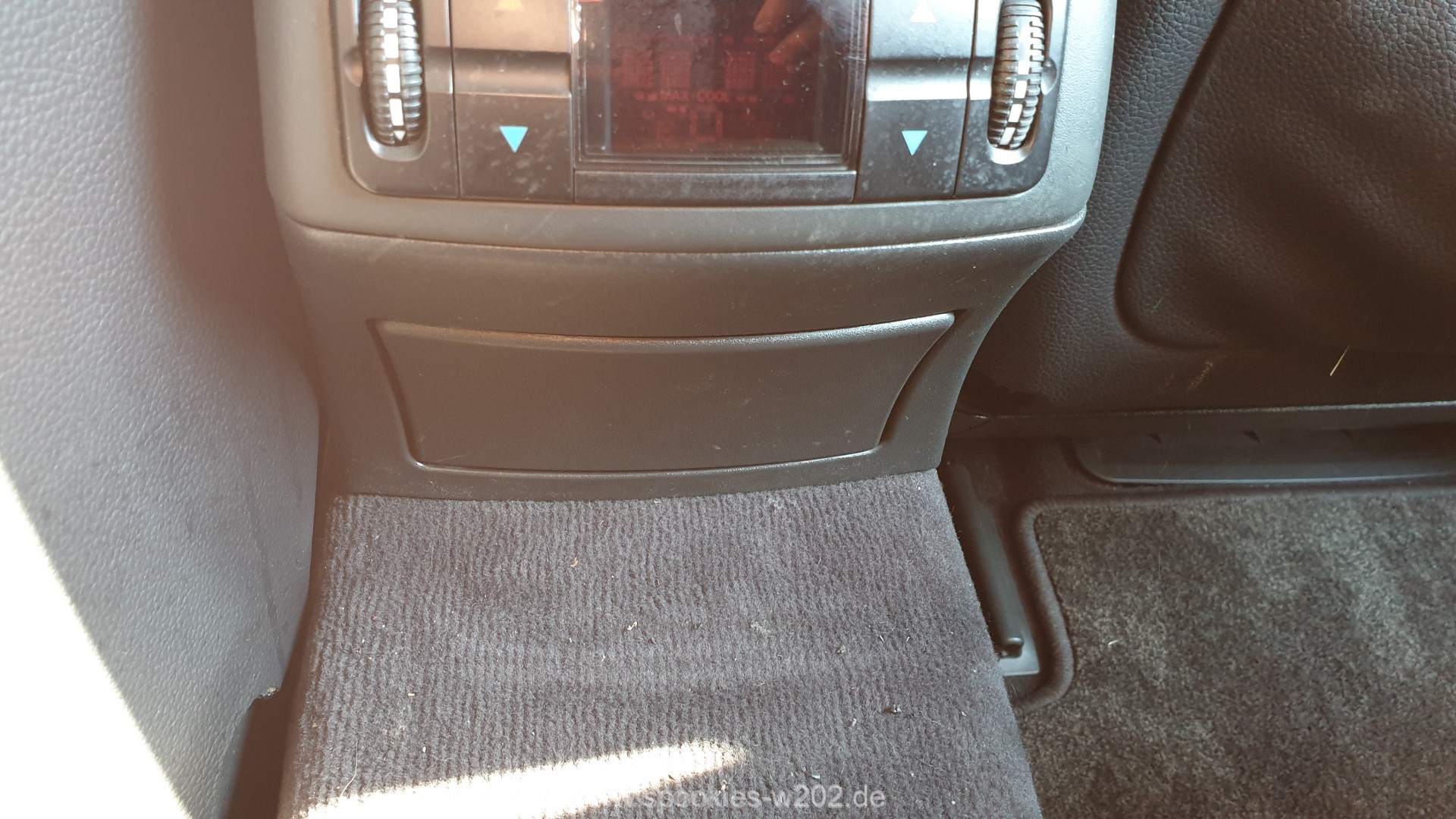

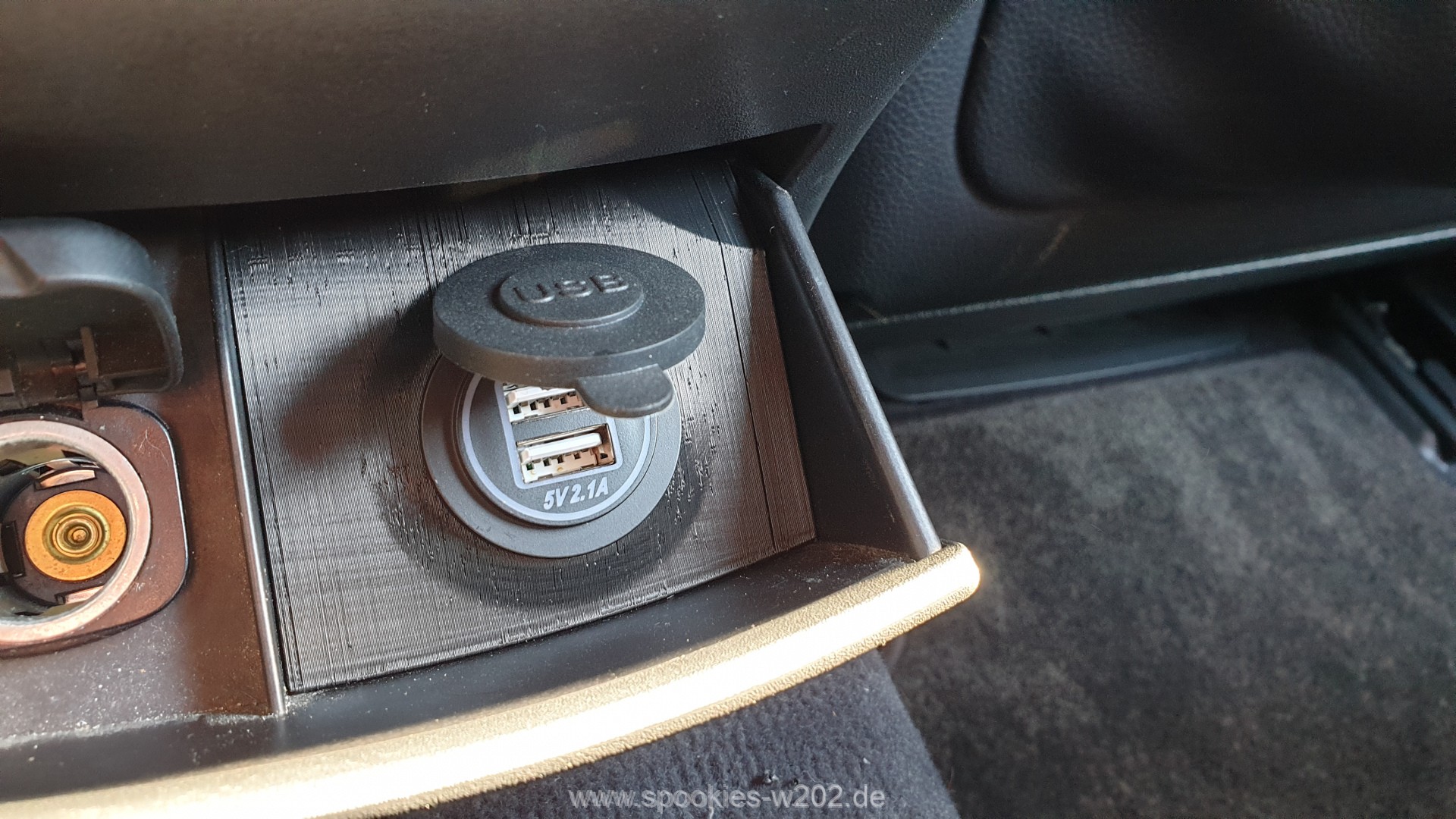

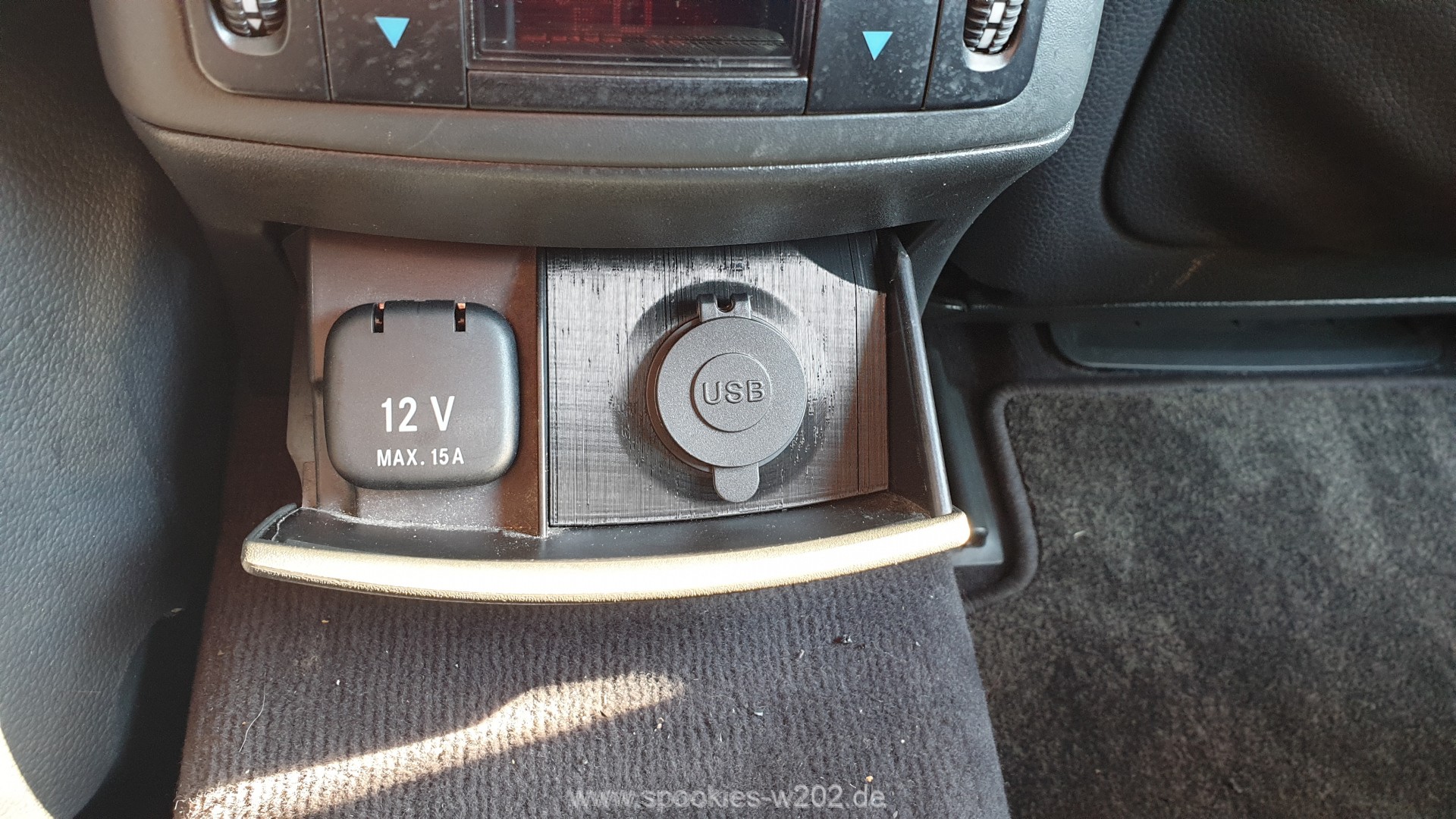

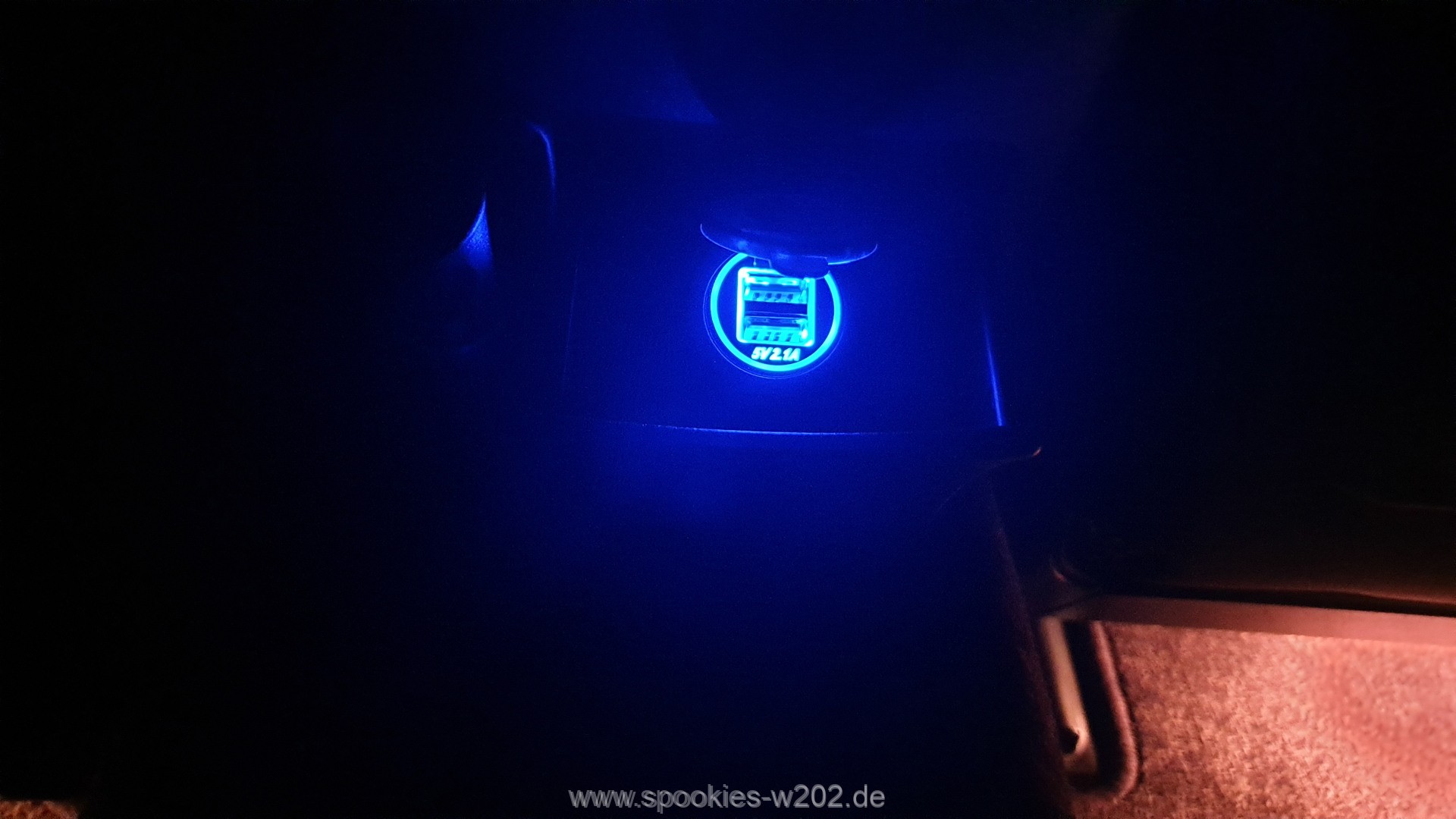

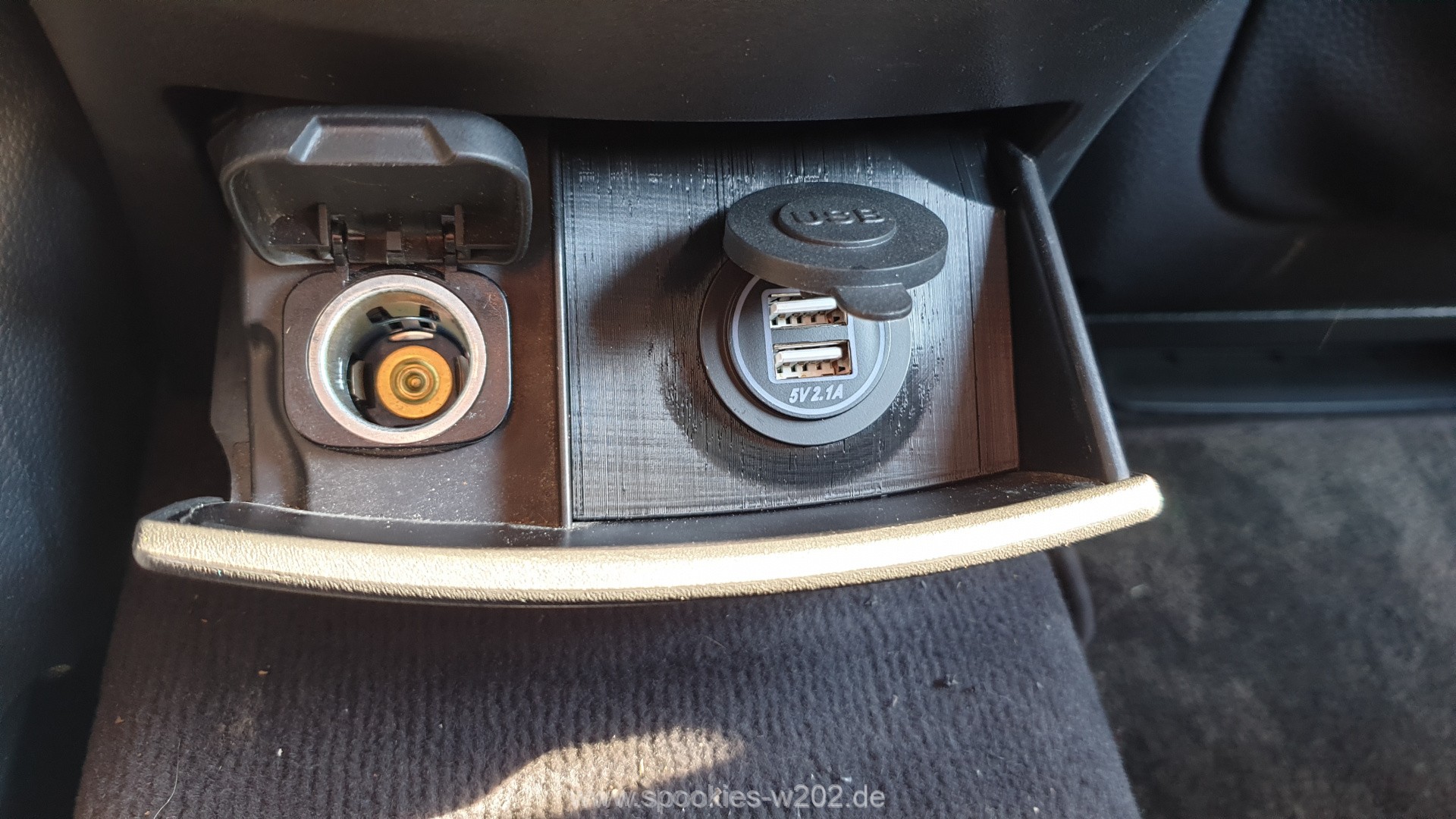

Zum Einbau muss man wenig sagen. Die Klappe geht weiterhin zu. Der Deckel der USB Anschlüsse ist geschlossen oder offen, wie man möchte. Die Beleuchtung in blau passt zum Wagen dazu.

Willkommen zur Upgrade Installatiom 2025:
Da der Kleine mehr und mehr fressende Geräte im Wagen hat und die Anschlüsse zu wenig Leistung abgeben, gab es ein Update.

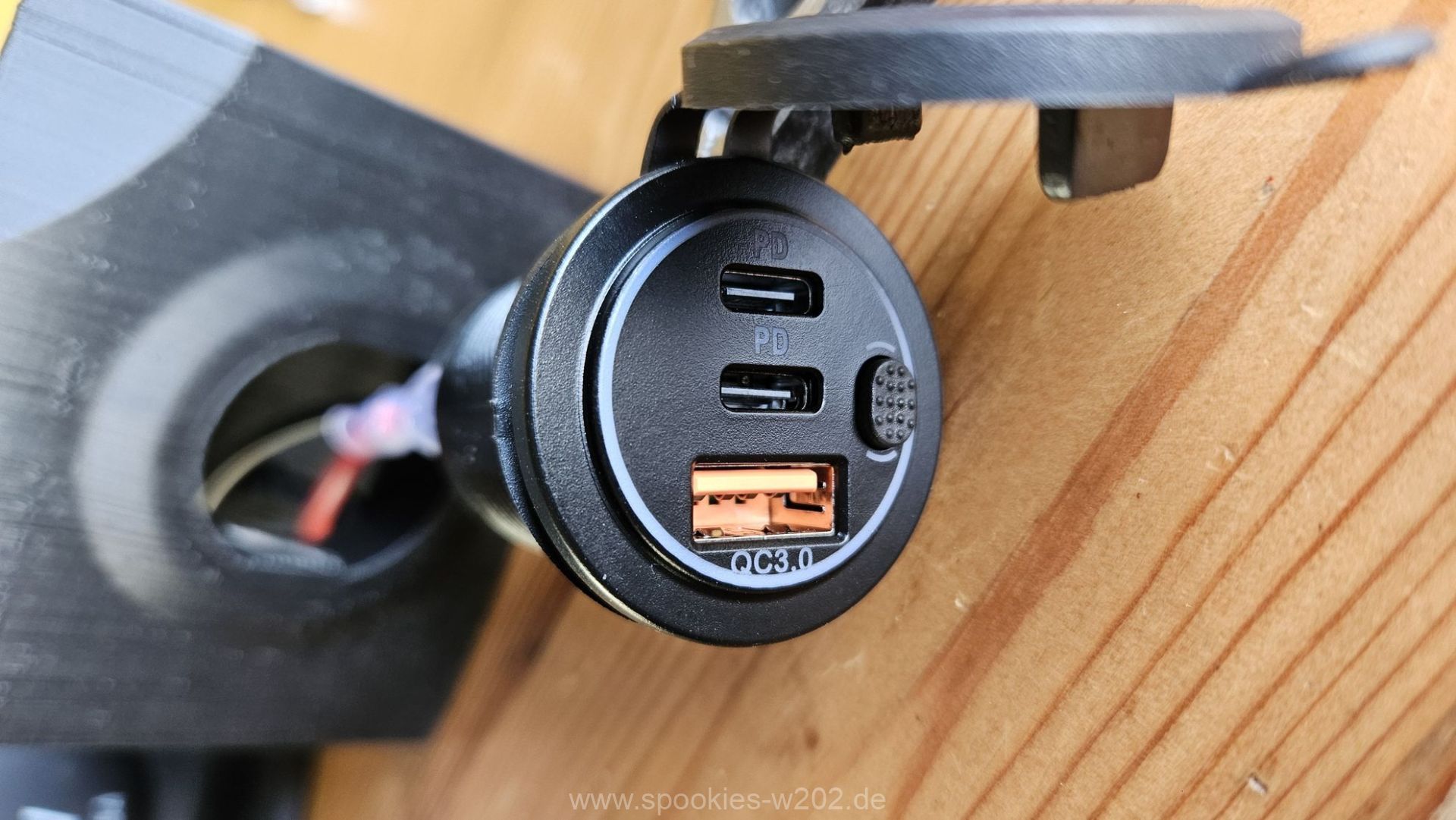

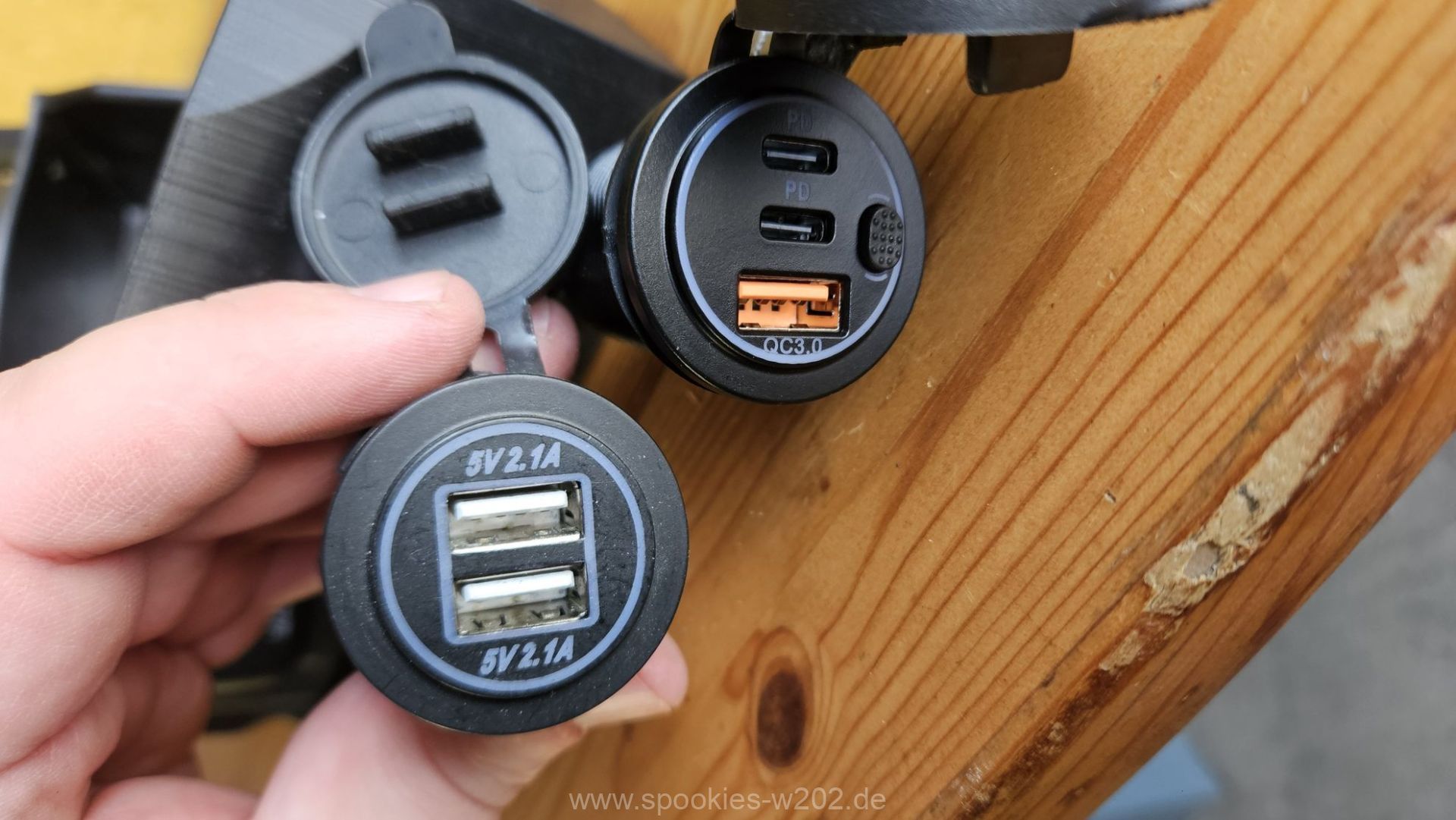

Hierzu habe ich die folgende USB-Dosen im Set geholt. Wichtig war mir die Wattleistung und nun auch direkt USB-C zu haben, nebst USB-A für den Fall der Fälle.

https://www.amazon.de/dp/B0CFM4H3XZ?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_14&th=1

Da letztes Mal keine Anleitung erstellt wurde, die Frage aber mehrmals aufkam, hier eine Hilfe:

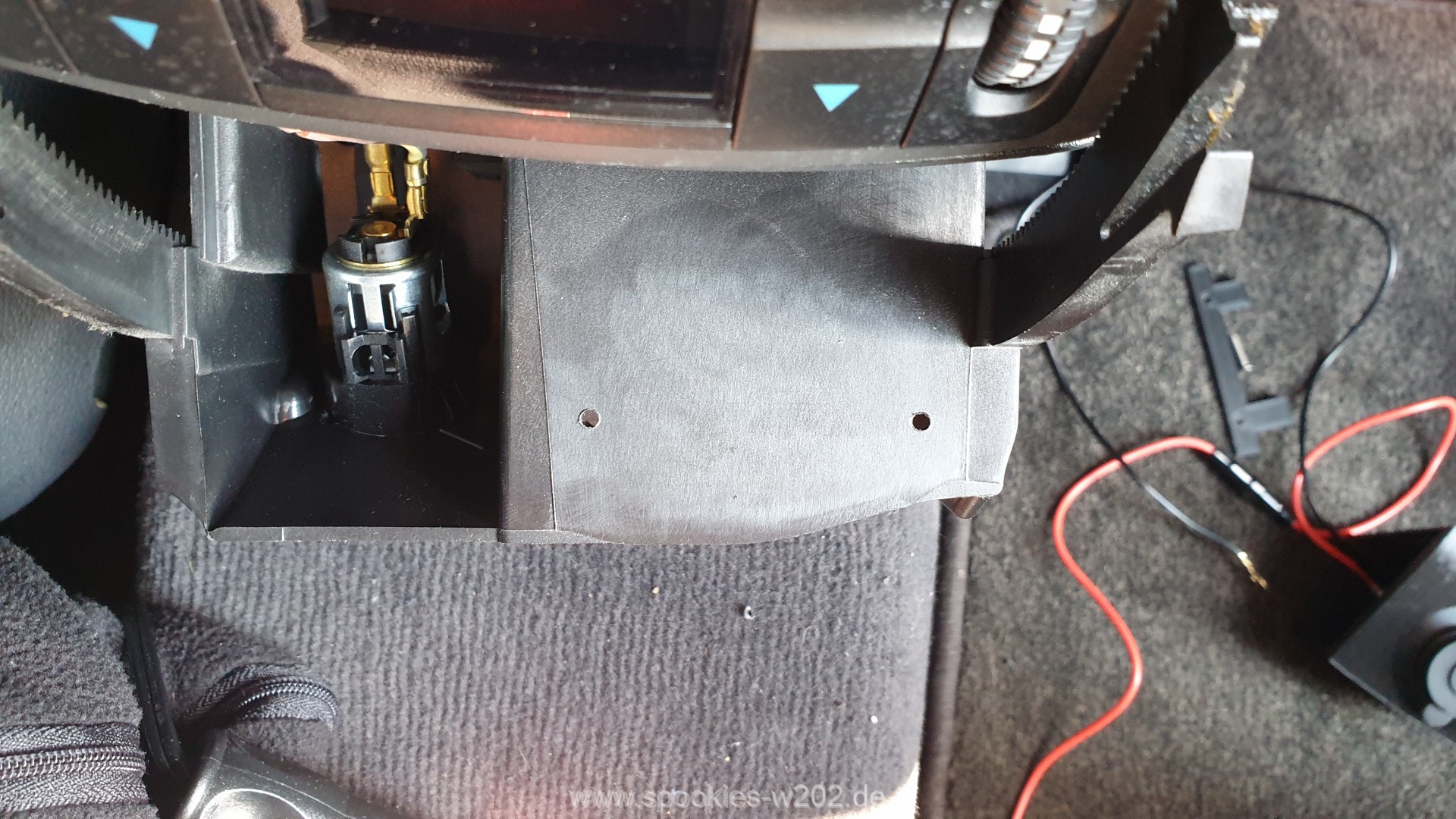

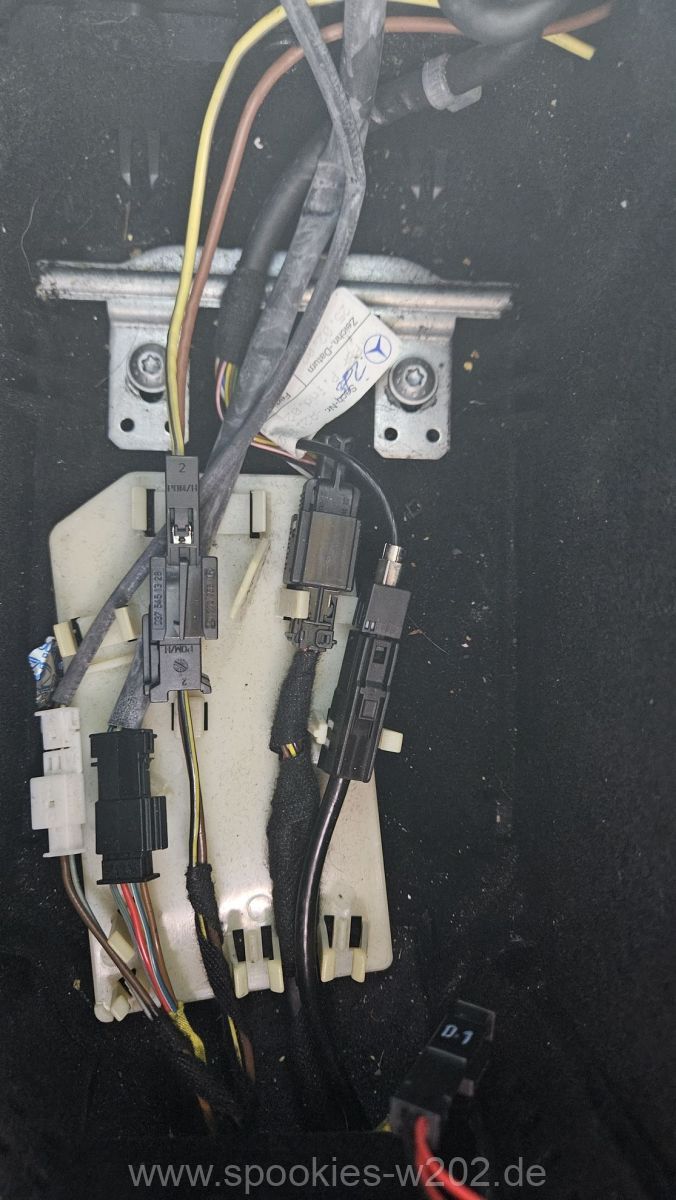

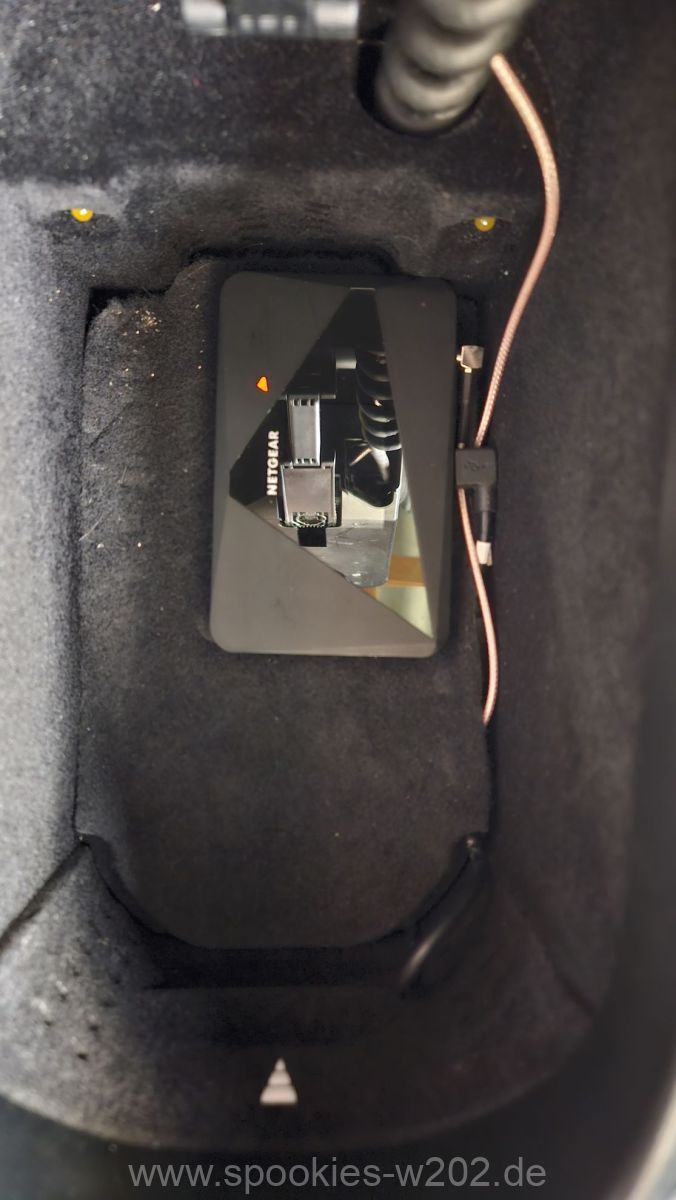

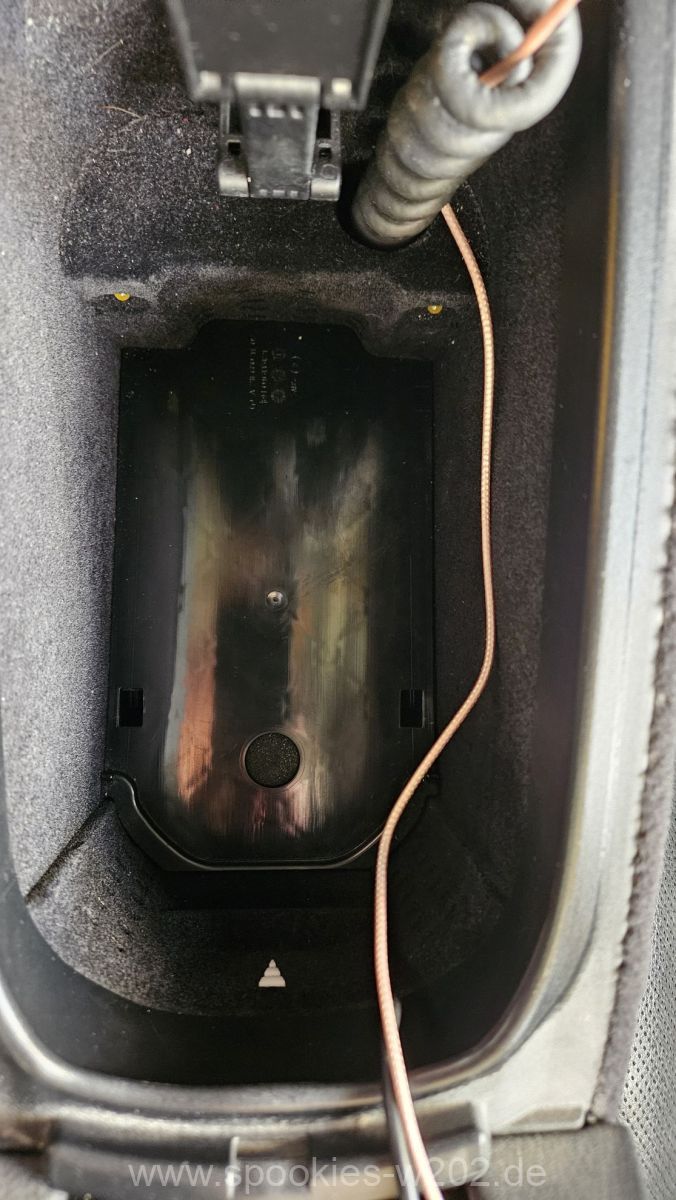

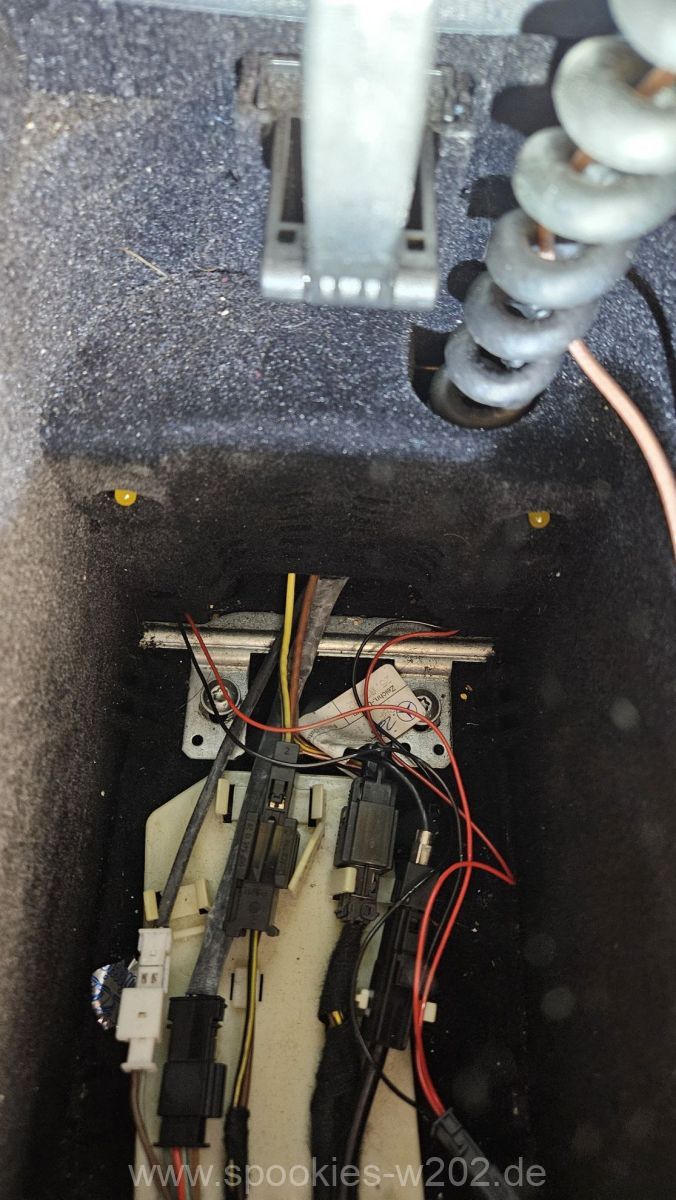

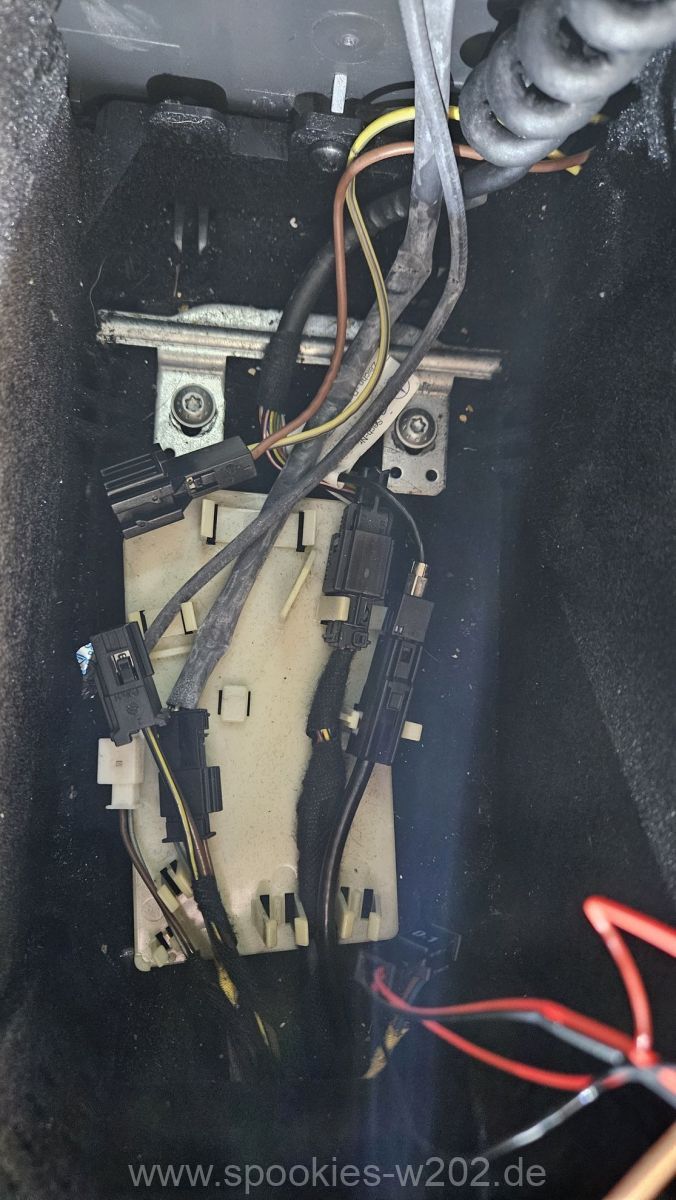

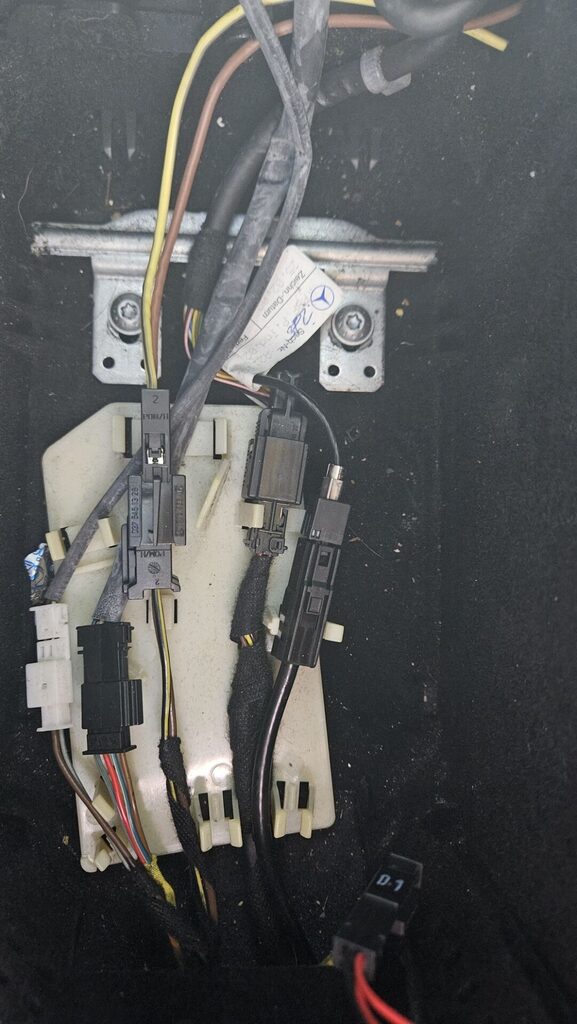

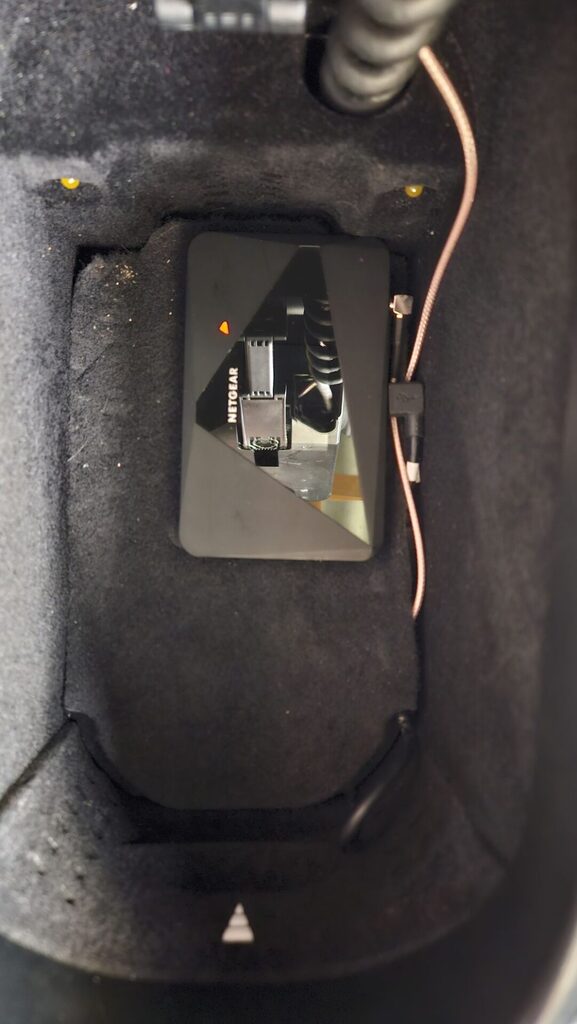

Die Mittelarmlehne öffnen, den Teppich und Boden unten herausnehmen. Dort sieht man alle nötigen Kabel und kann sie ausstecken, um den ganzen hinteren Teil samt 3D Druck herauszunehmen und in Ruhe umbauen zu können.

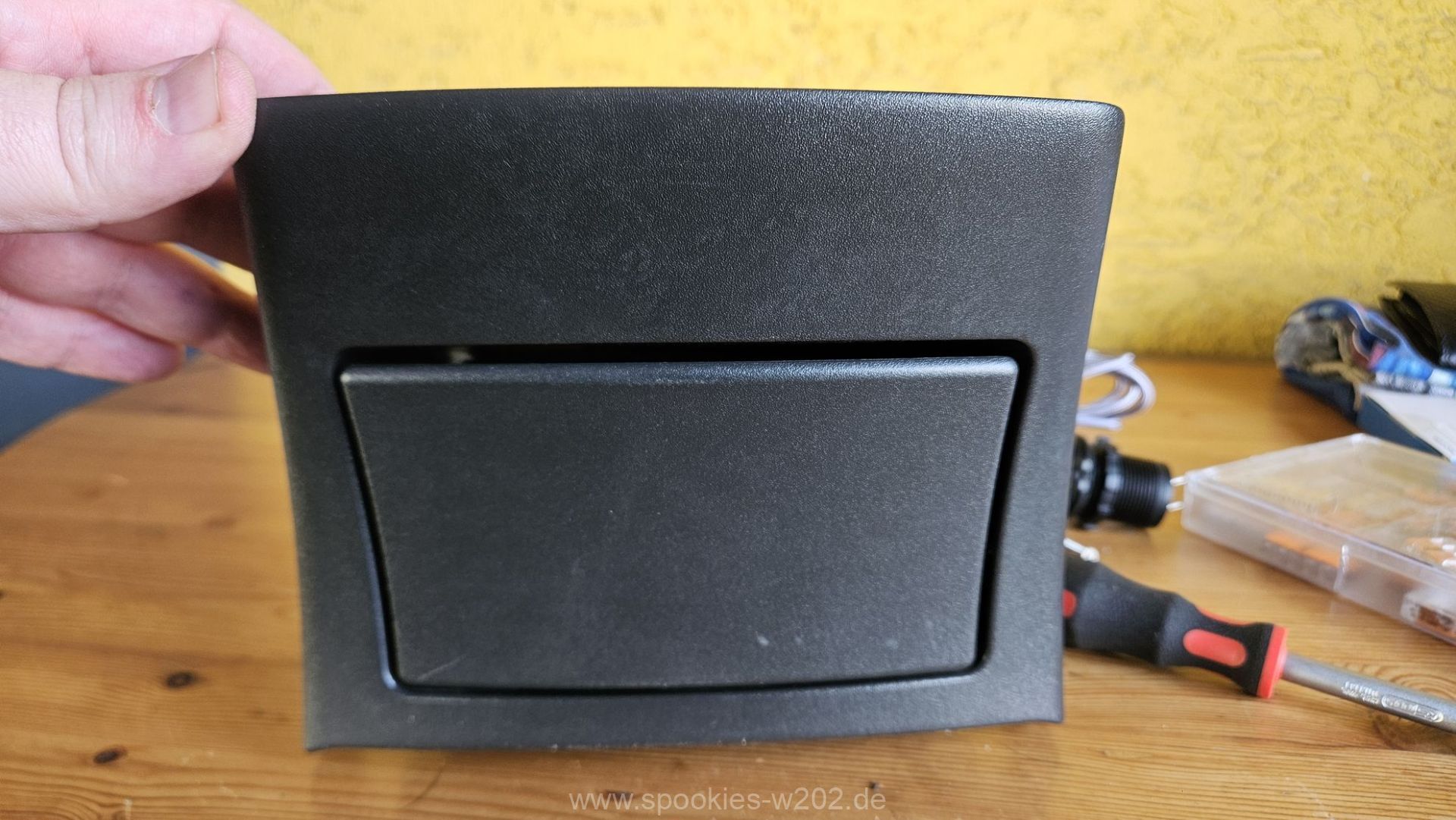

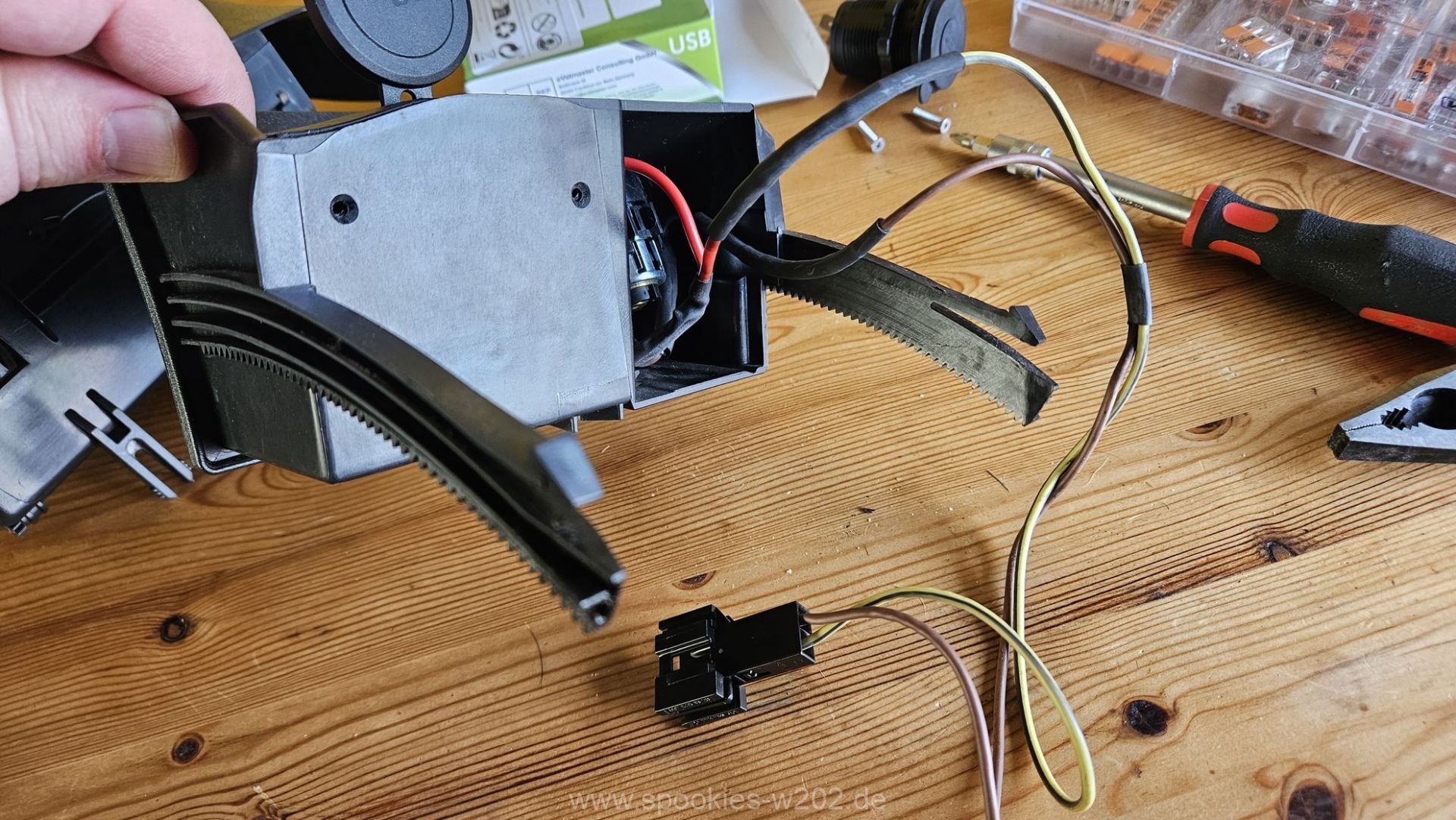

Anschließend nimmt man einen kleinen Schraubendreher und kann die Klammern lösen, die das ausgeklappte Fach festhalten. Bitte nicht mit Gewalt herausziehen, lieber vorsichtig und nichts abbrechen.

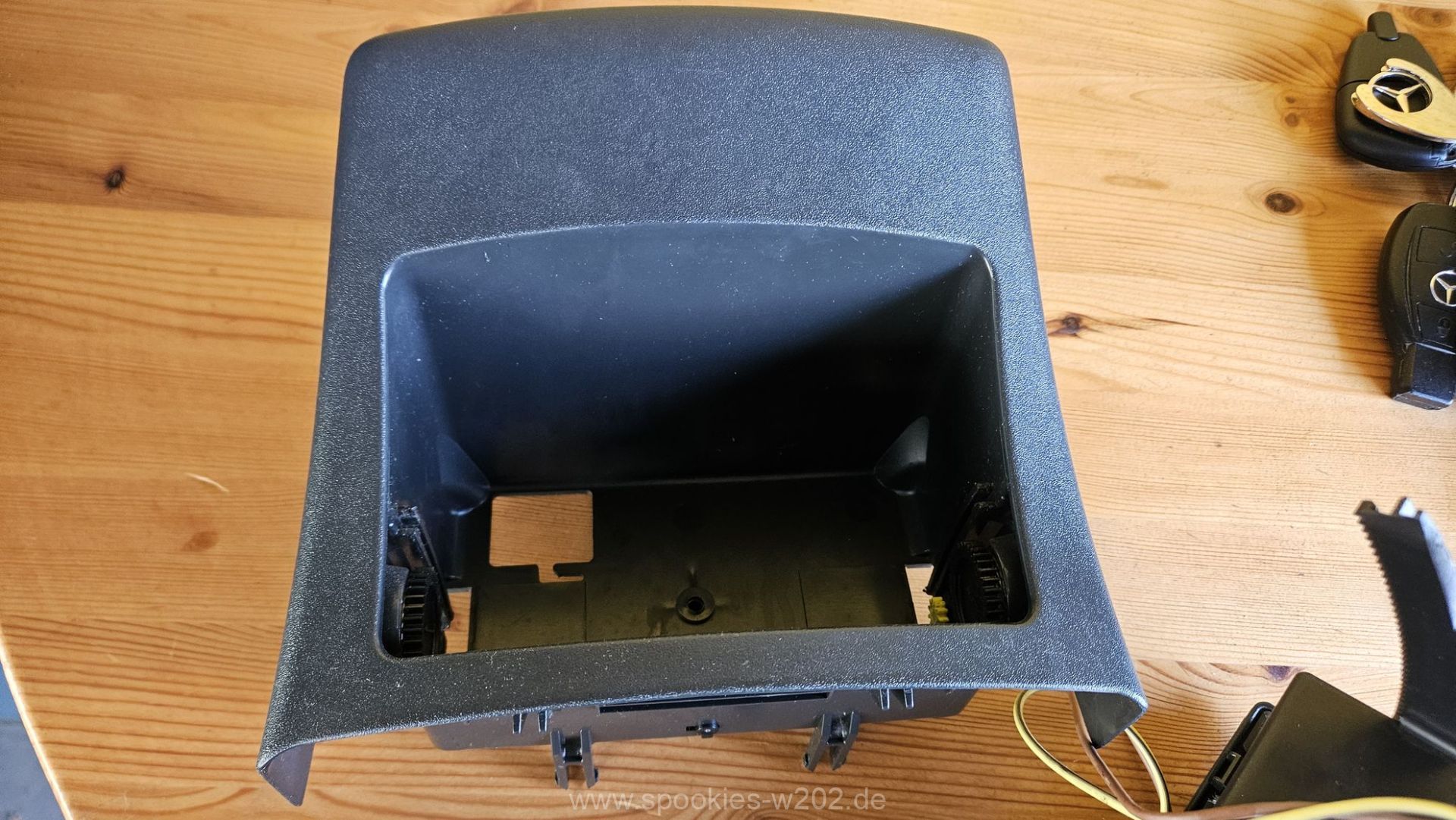

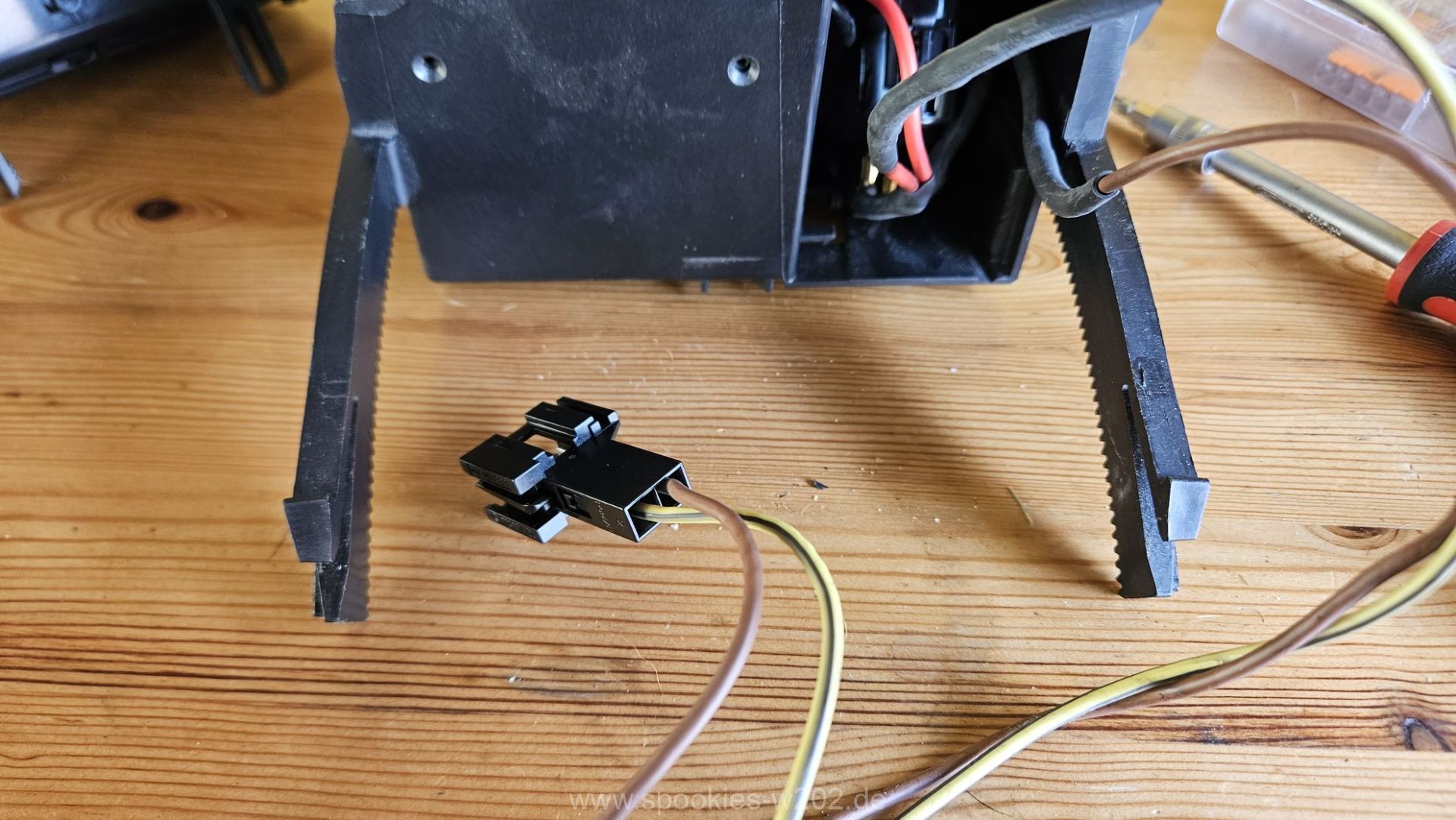

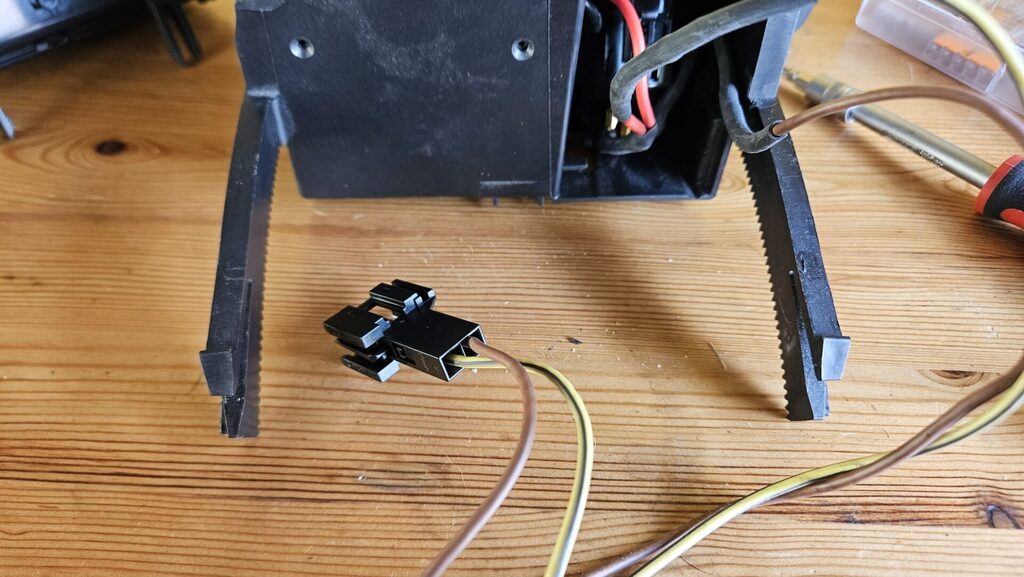

Anschließed hat man das ganze Modul in der Hand und kann damit in Ruhe weiterarbeiten.

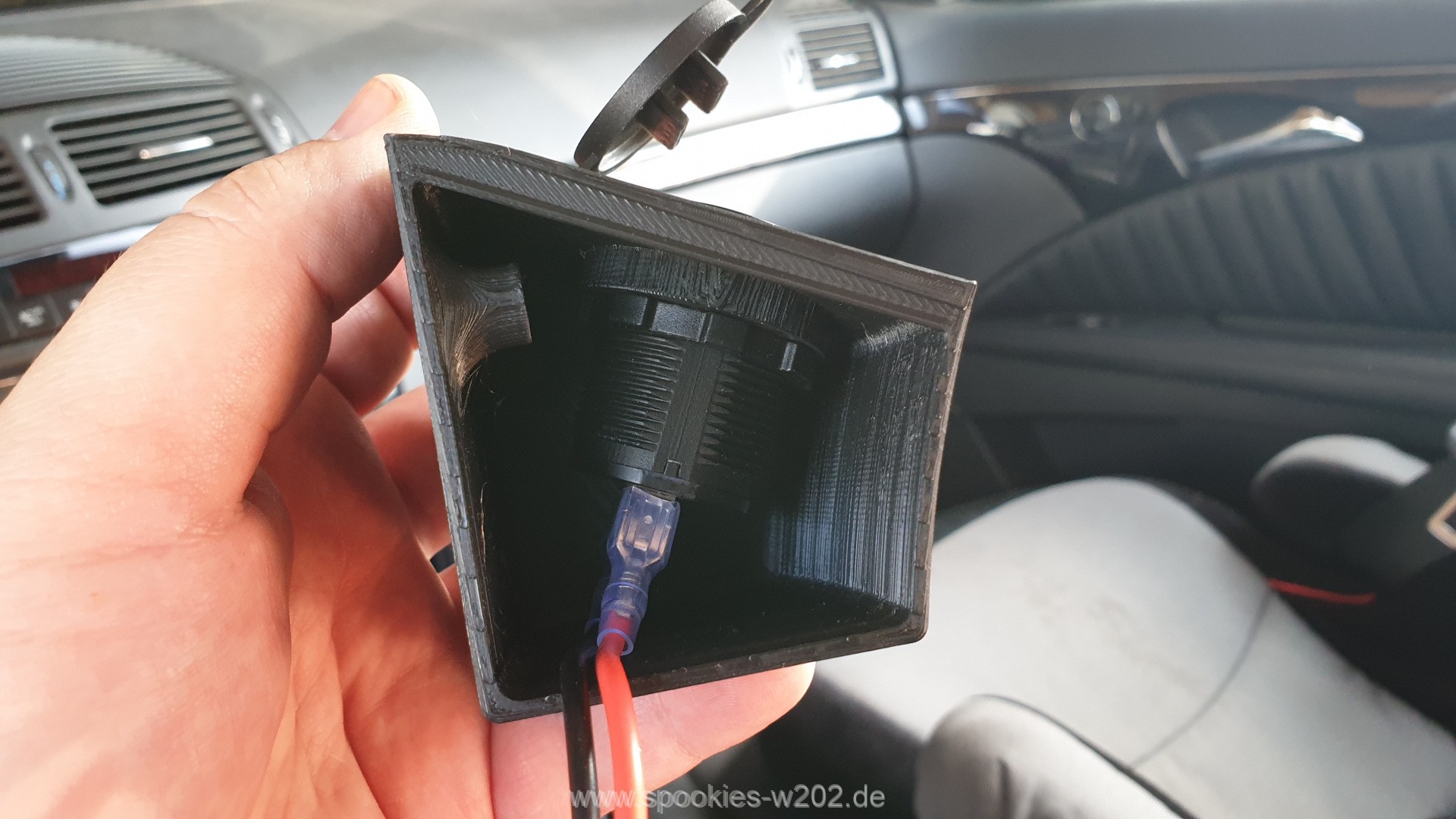

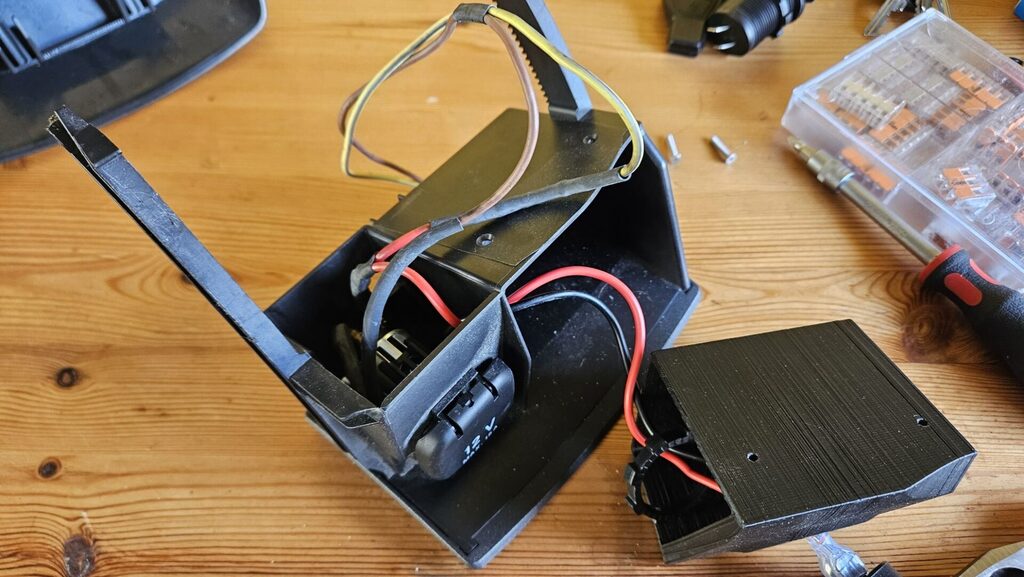

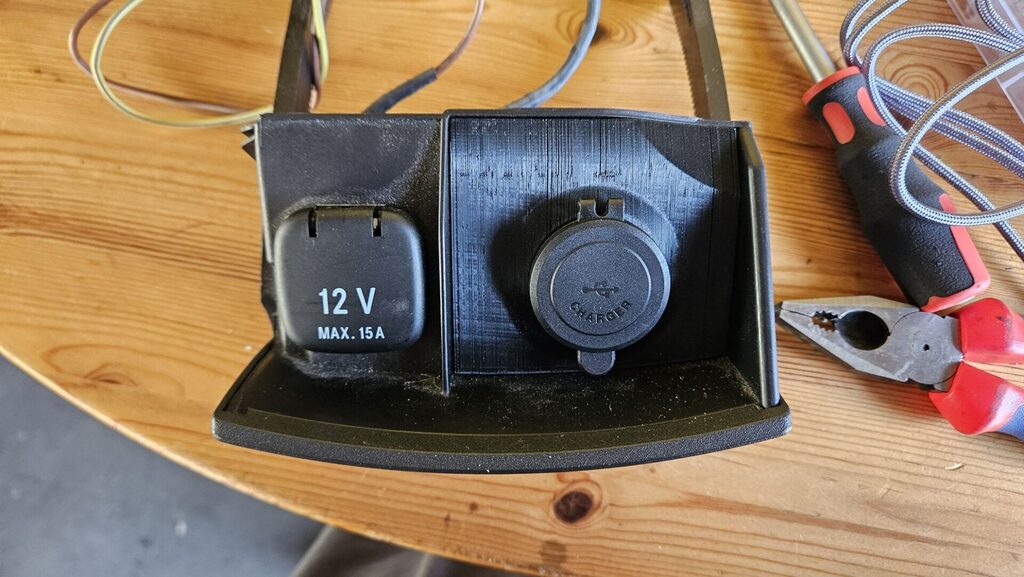

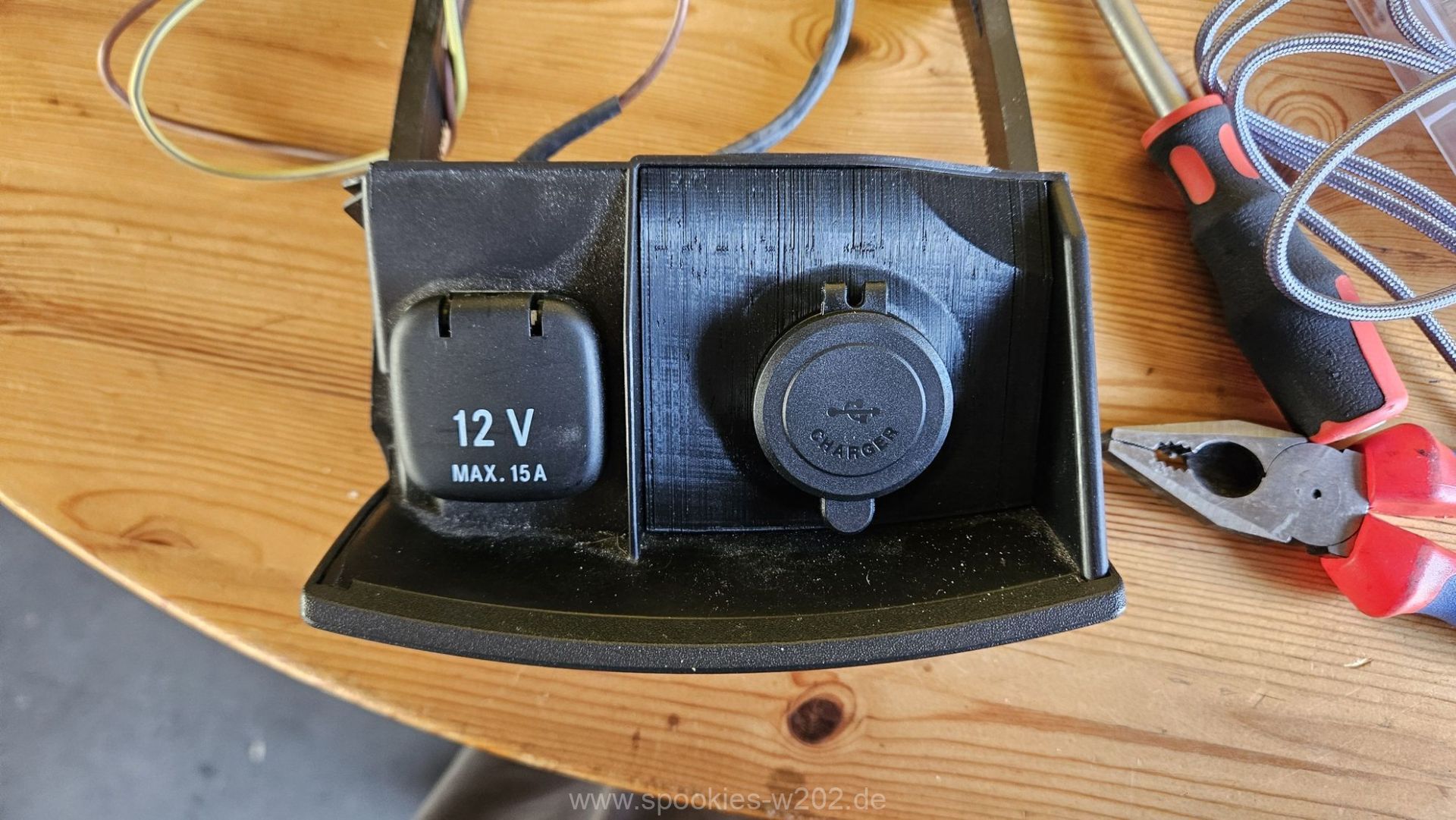

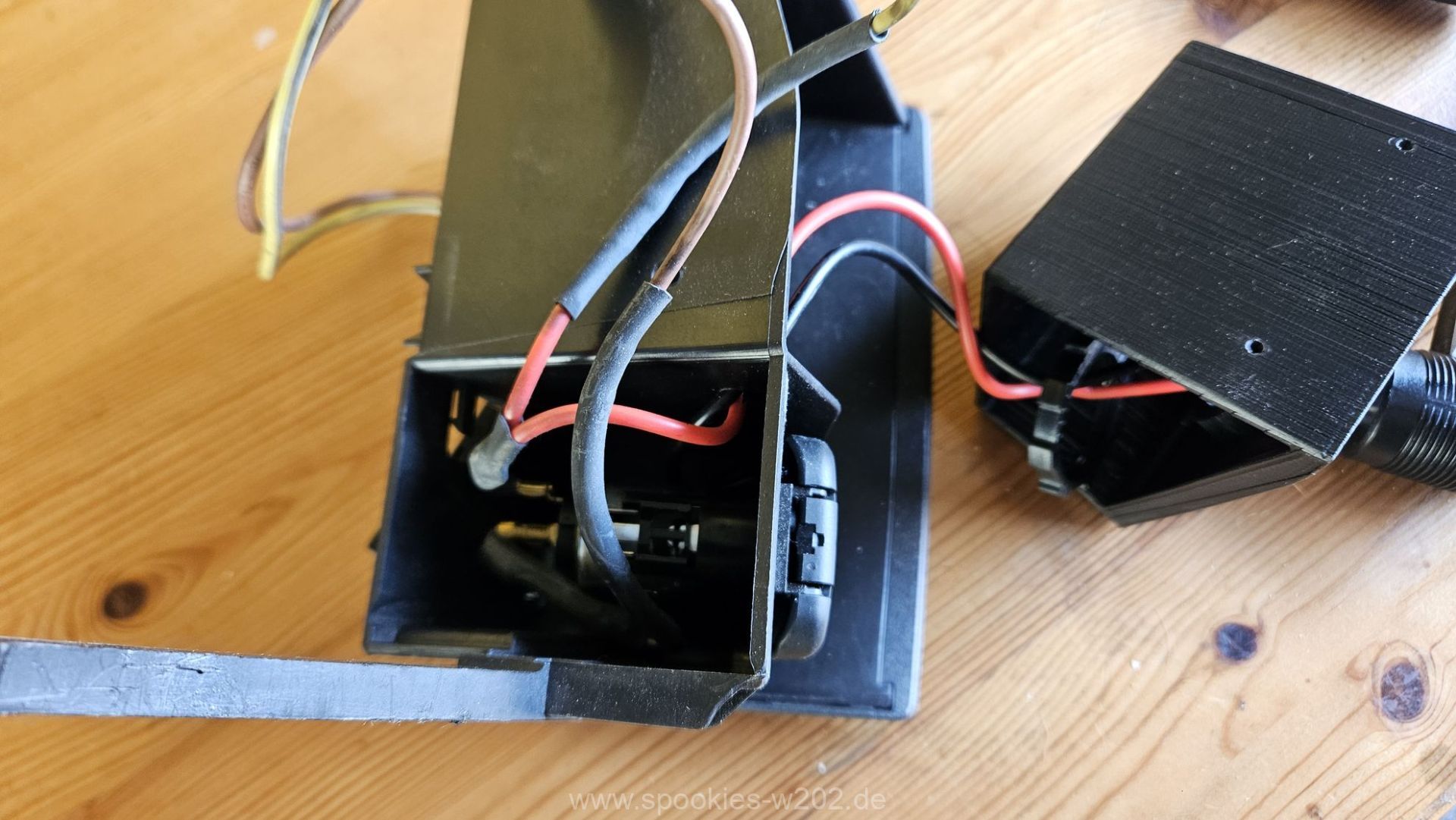

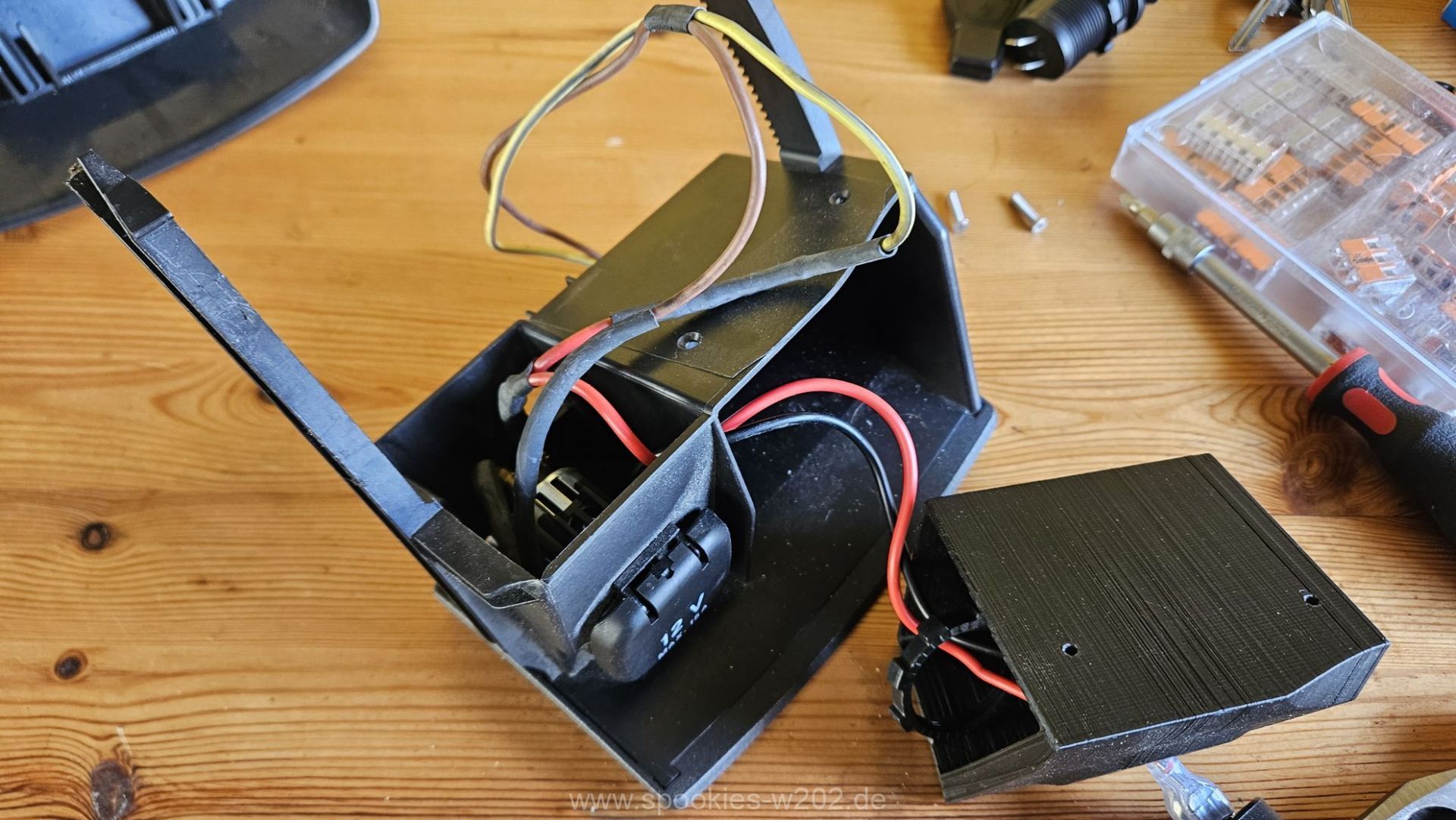

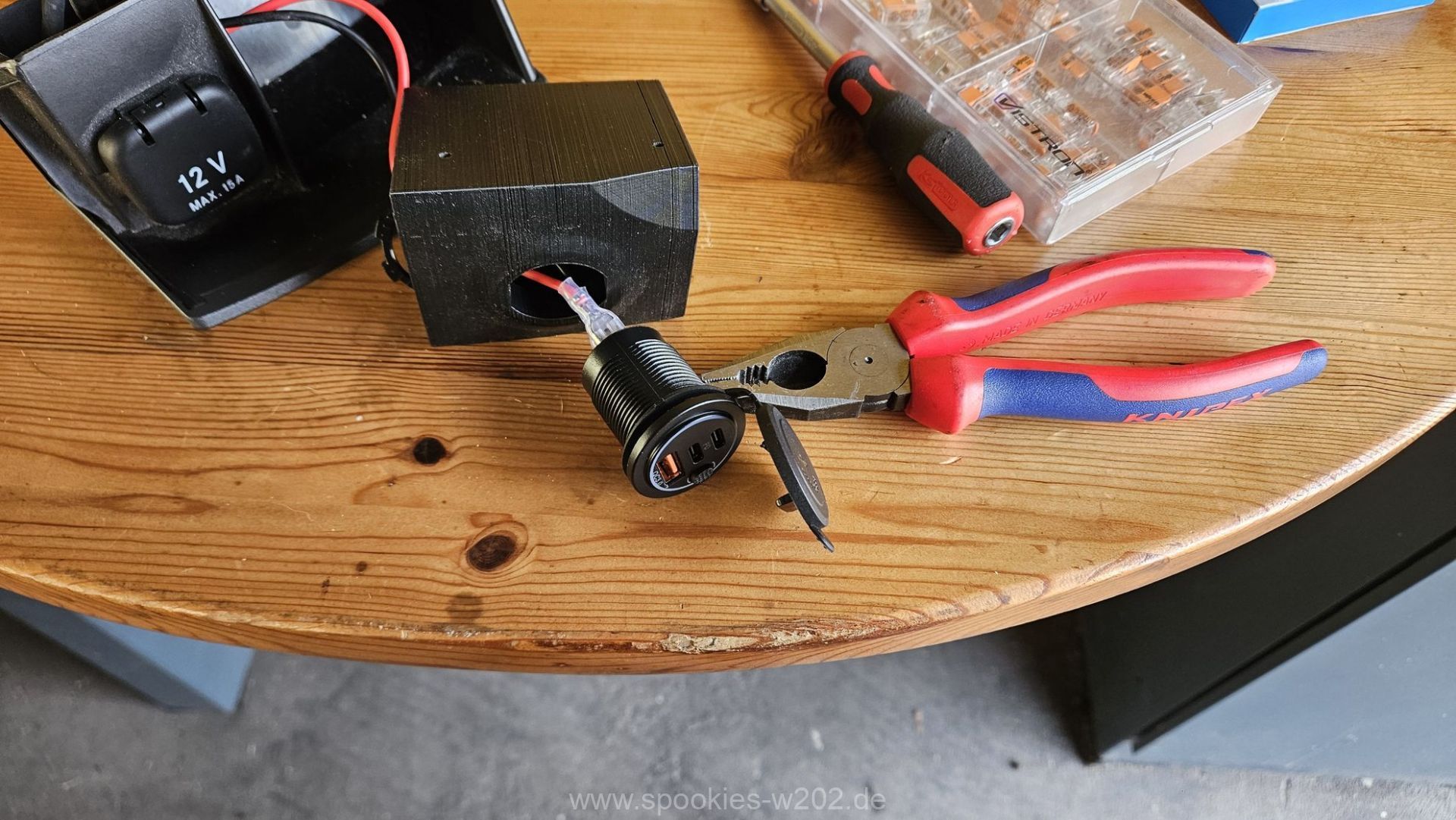

Die restlichen Bilder zeigen nun die Montage und das alte USB Modul. Das ganze fest verschrauben von hinten und die Kabel wieder zusammenstecken.

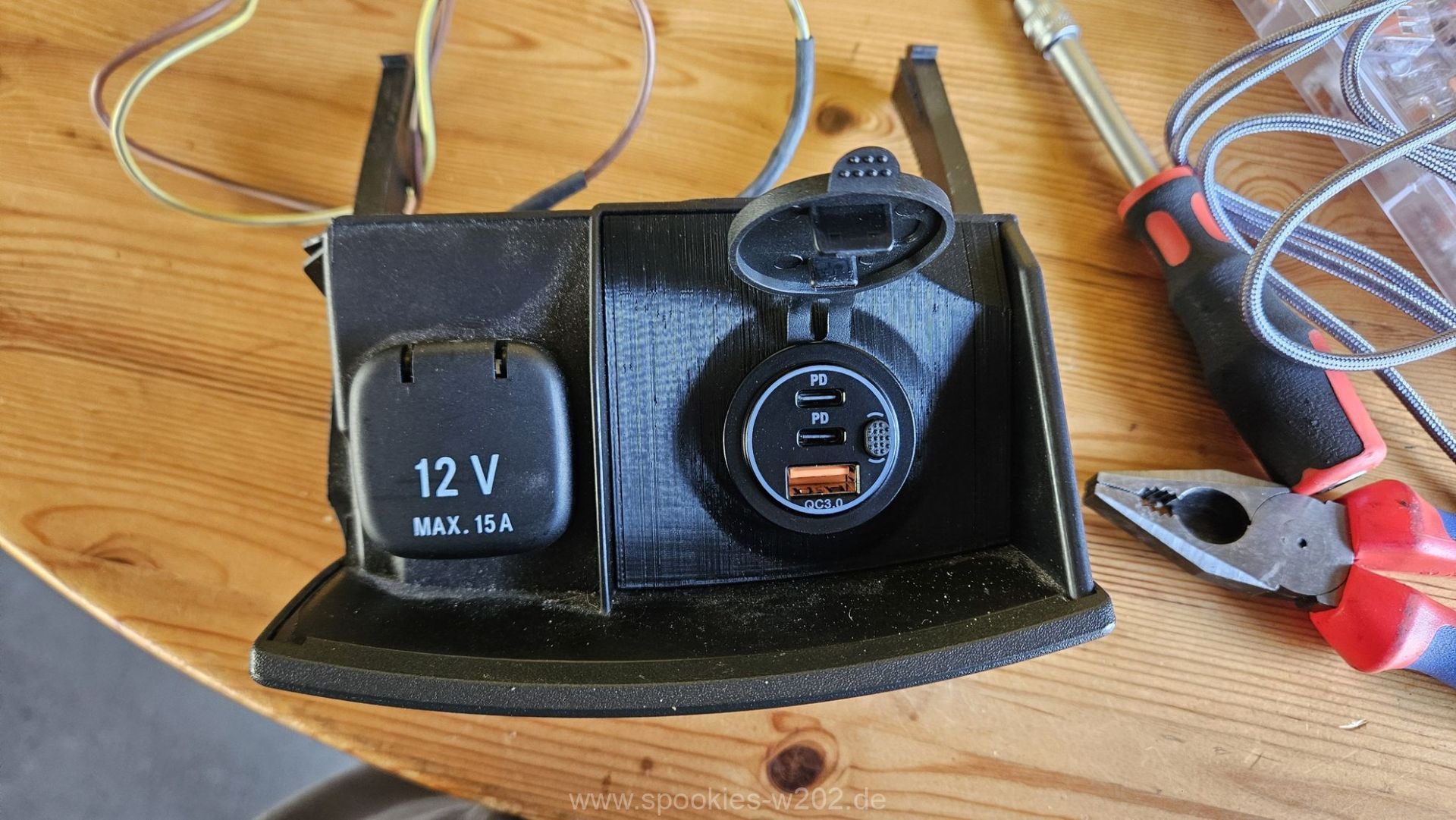

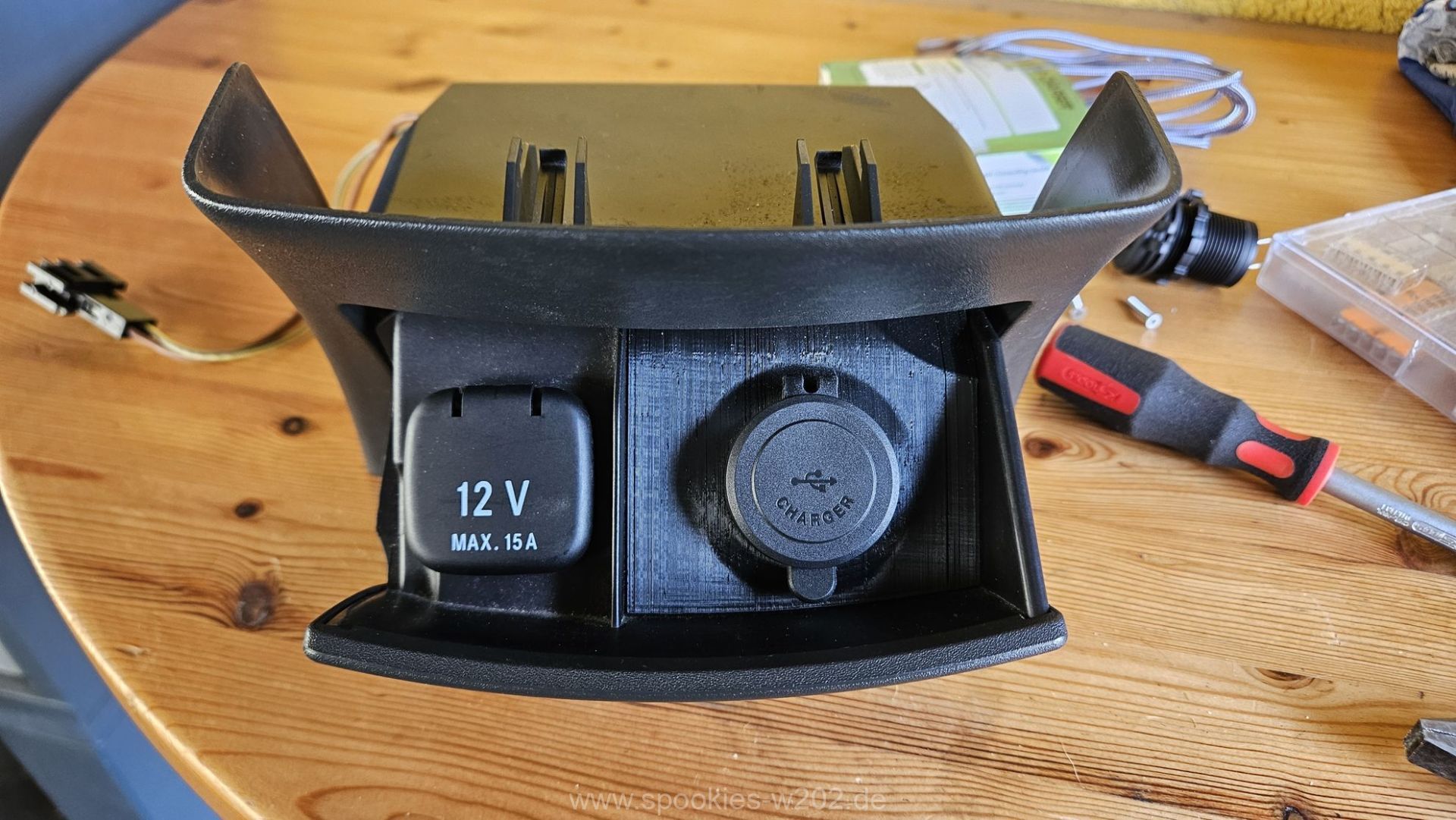

Am Ende hat man das fertige Modul und muss dieses nur wieder in umgekehrter Reihenfolge reinschieben, das geht sehr leicht und rastet direkt ein. Anschließen wieder die Stecker verbinden in der Mittelarmlehne, dort den Boden und Filz einlegen und das ganze ist schon fertig.
Bei mir kam der Strom von vorne nahe des Zigarettenanzünders, damit es nur Zündungsplus ist. Dort habe ich mit einer größeren Wago-Klemme den Strom für mehrere Sachen abgenommen, wie dem WLAN Modul, den USB Dosen und der Freisprecheinrichtung.
