Wartungen, Verbesserungen S211 W211 – Umbau auf EvoX-R 2.0 Bi-Xenon-HID-Projektoren
Last Updated on 28. Mai 2025 by spookie
Die Wagen werden, neue Scheinwerfer sind von Hella oftmals nur noch auf Bestellung verfügbar und beim Mopf schaut es nicht viel besser aus. Was also machen? Im Netz gibt es die EvoX-R 2.0 Projektoren, die eine gute Alternative darstellen und für gutes Licht sorgen. Dies ist allerdings auch mit Bastelarbeit verbunden. Ich selbst habe das noch nicht durchgeführt, aber Erik hat sich dazu bereit erklärt, eine Anleitung zusammenzustellen. An dieser Stelle vielen Dank für Deine Mühe.
Die Anleitung hier ist für den Vormopf ohne Kurvenlicht, aktuell ist mir nicht bekannt, ob beim Mopf dieselbe Möglichkeit besteht. Jedoch habe ich gelesen, dass dies auch für Kurvenlicht möglich sein soll. Eventuell mit höherem Aufwand.
Bezugsquelle neben Aliexpress und anderen Firmen
⸻
🛠 Benötigtes Werkzeug & Materialien
• Heißluftföhn
• Schraubendreher (Kreuz/Schlitz)
• Torx-Schraubendreher
• Gummihandschuhe
• Feinschleifer (oder alternative Methode zum Entfernen von Kunststoffnasen)
• Lötkolben & Lötzubehör
• Rohrkabelschuh für Masse
• Butylschnur oder Silikon-Dichtmasse
• Optional: neue Streuscheiben
⸻
✅ Schritt 1: Streuscheibe entfernen
1. Scheinwerfer ausbauen (sofern noch nicht geschehen).
2. Mit einem Heißluftföhn die Klebedichtung der Streuscheibe erhitzen.
3. Die Streuscheibe vorsichtig abnehmen.
4. Jetzt ggf. neue Streuscheiben bereitlegen.
⸻
✅ Schritt 2: Chromringe entfernen
1. Die Chromringe auf den Linsen vorsichtig abnehmen.
2. Wichtig: Merke dir die Einbaurichtung – die flache Seite zeigt nach oben.
3. Unbedingt Gummihandschuhe verwenden, um Fingerabdrücke auf dem Chrom zu vermeiden!
⸻
✅ Schritt 3: Scheinwerfergehäuse öffnen
1. Auf der Rückseite den runden Deckel entfernen.
2. Steckverbindung unten links an der Linse lösen.
3. Massekabel unten rechts ebenfalls lösen.
4. Xenon-Brenner herausnehmen.
⸻

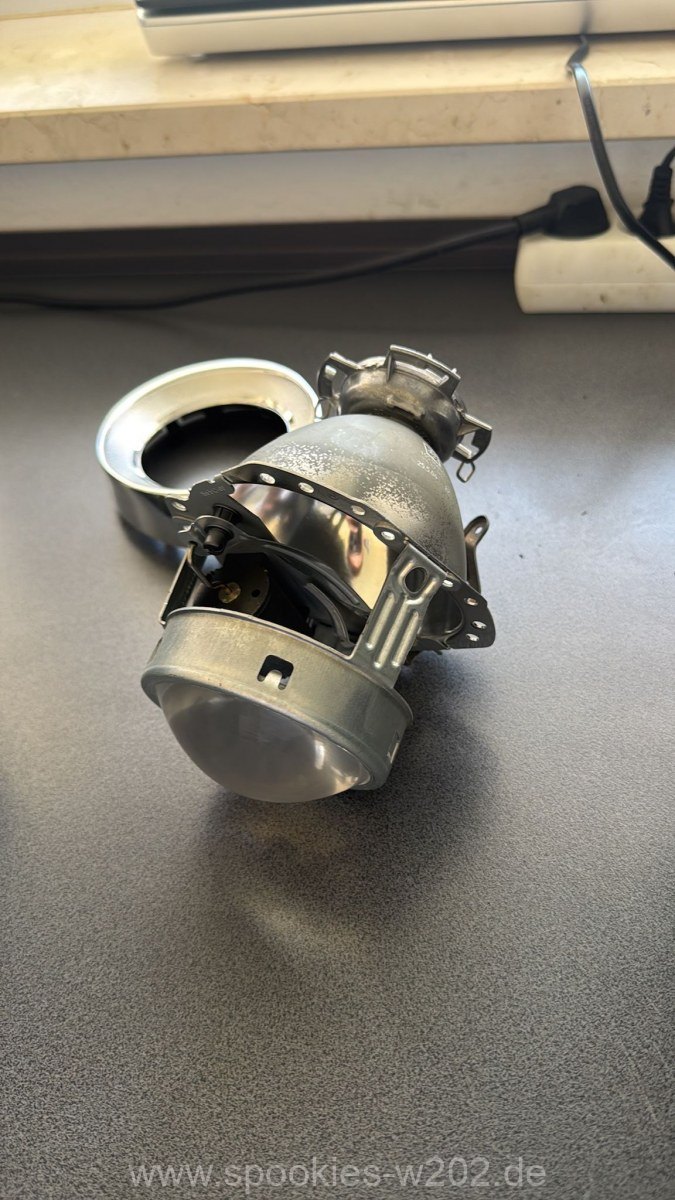

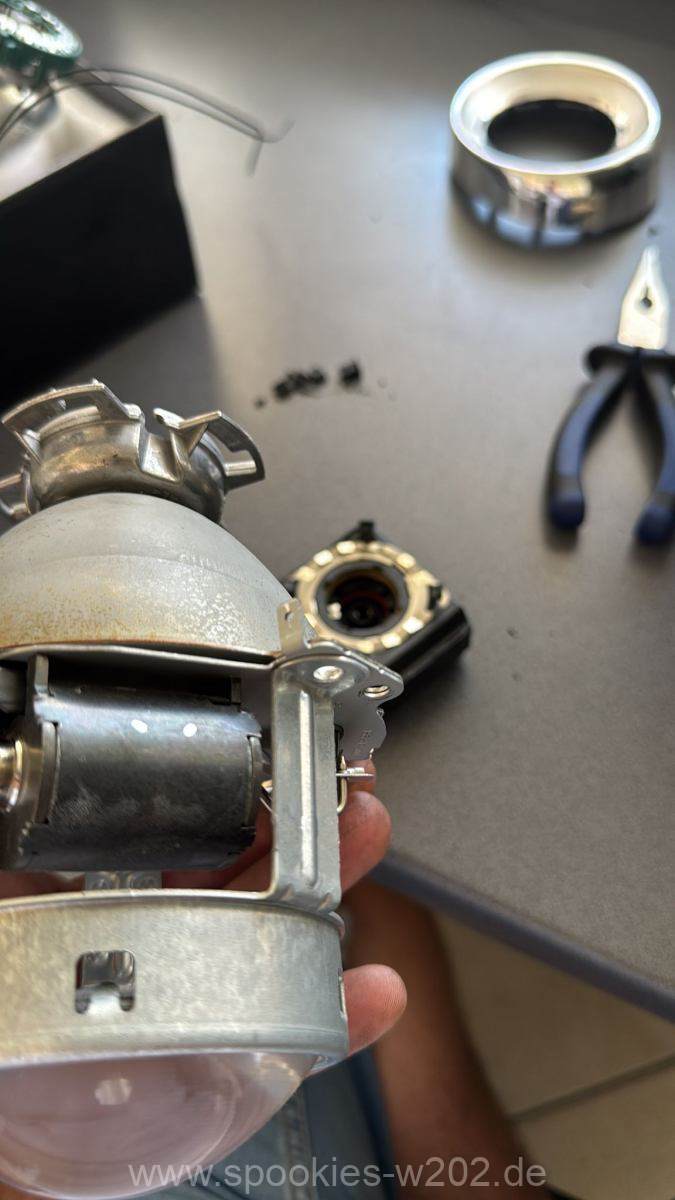

✅ Schritt 4: Alte Linse ausbauen

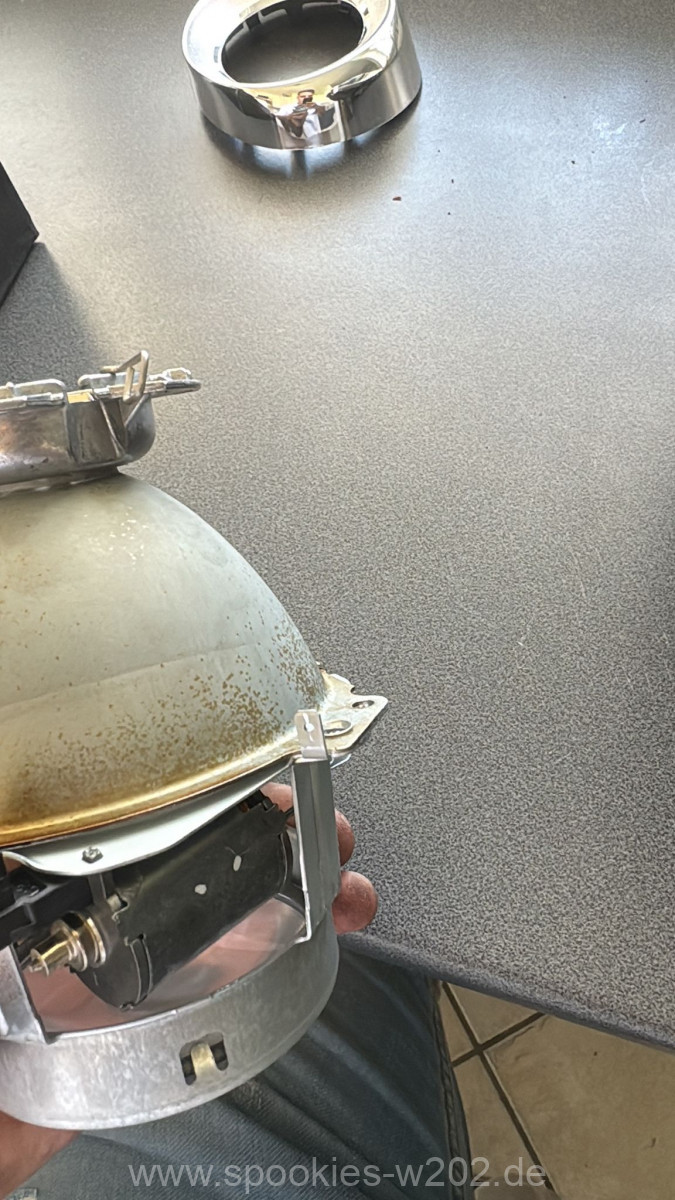

1. Die Linse ist mit 4 Schrauben (jeweils in den Ecken) befestigt – diese mit einem Torx-Schraubendreher entfernen.
2. Die alte Linse herausnehmen.
⸻

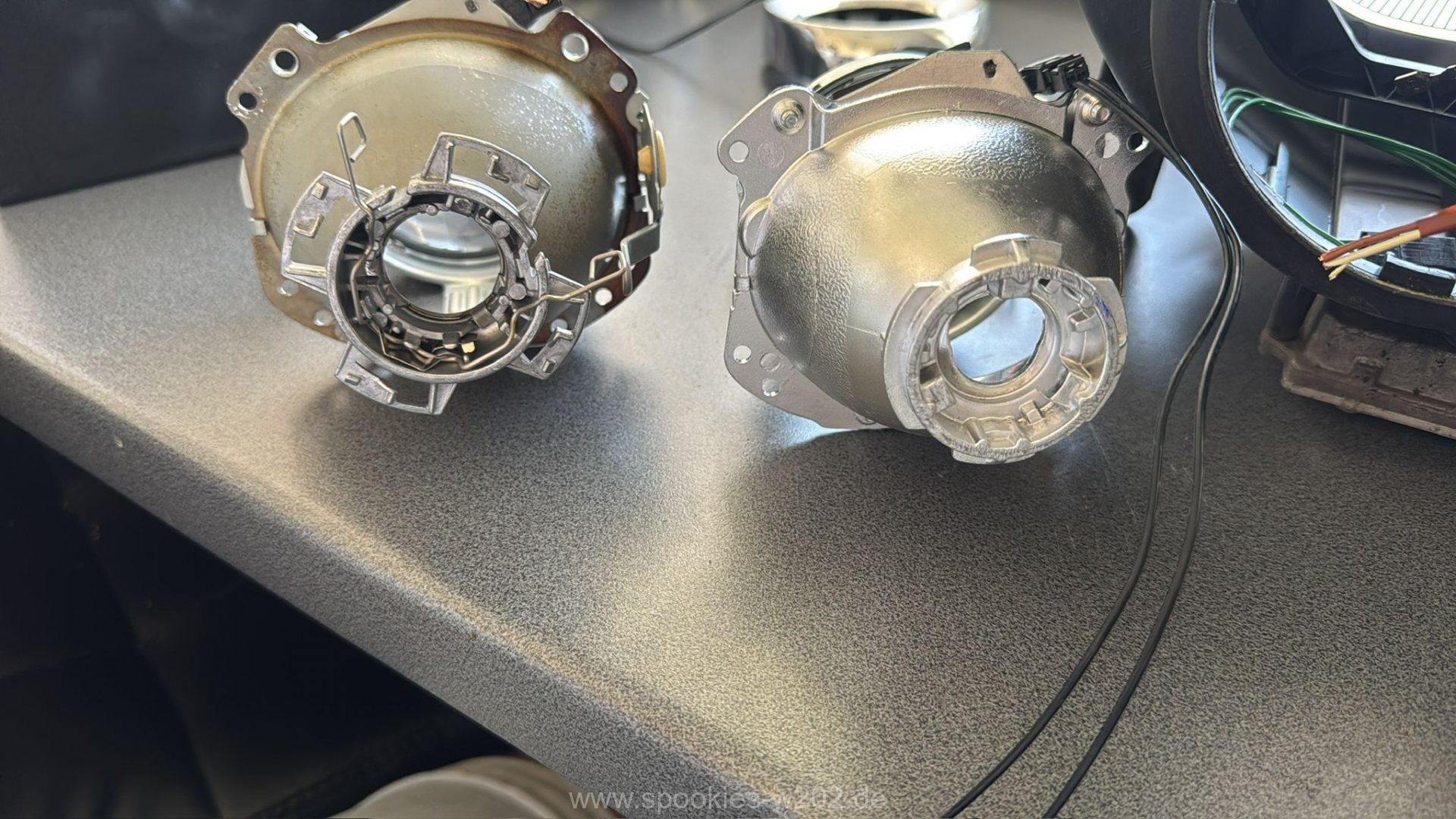

✅ Schritt 5: Neue Linse vorbereiten & einbauen
1. Die originale Steckverbindung passt nicht direkt – daher die Kabel umlöten auf die mitgelieferten Stecker der neuen Linse.

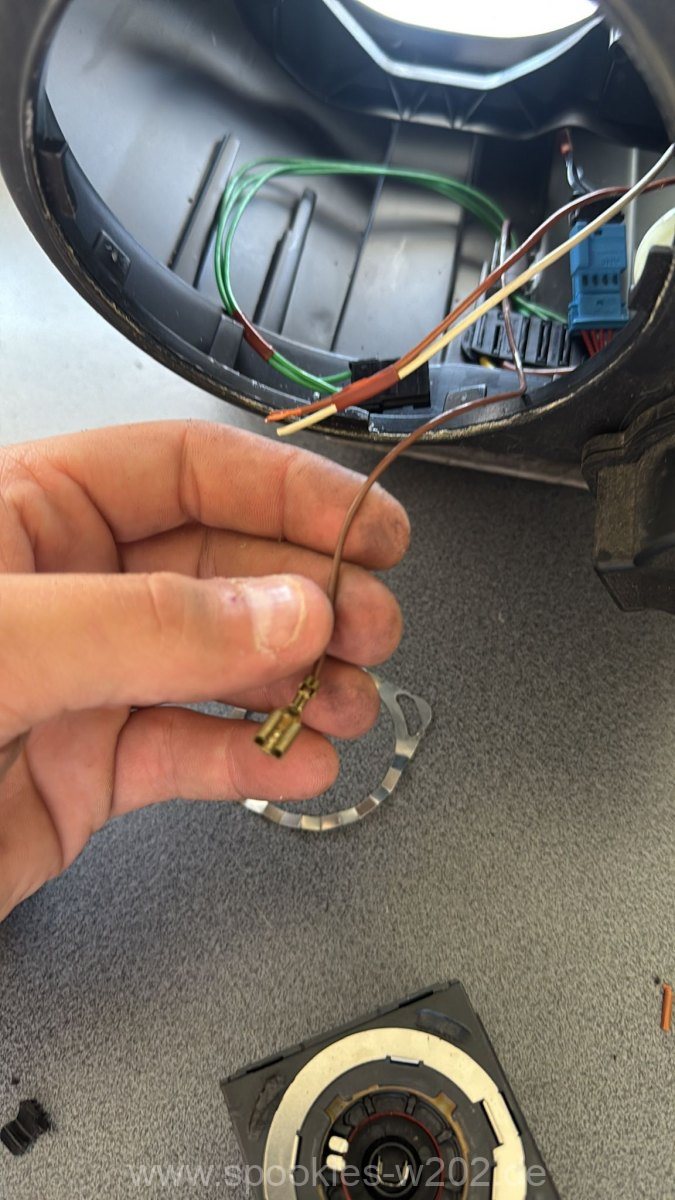

2. Am Massekabel einen Rohrkabelschuh anbringen für besseren Kontakt und sichere Befestigung.
3. Neue EvoX-R 2.0 Linse einsetzen und mit den 4 Schrauben befestigen.
⸻
✅ Schritt 6: Brenner und Zünder anpassen

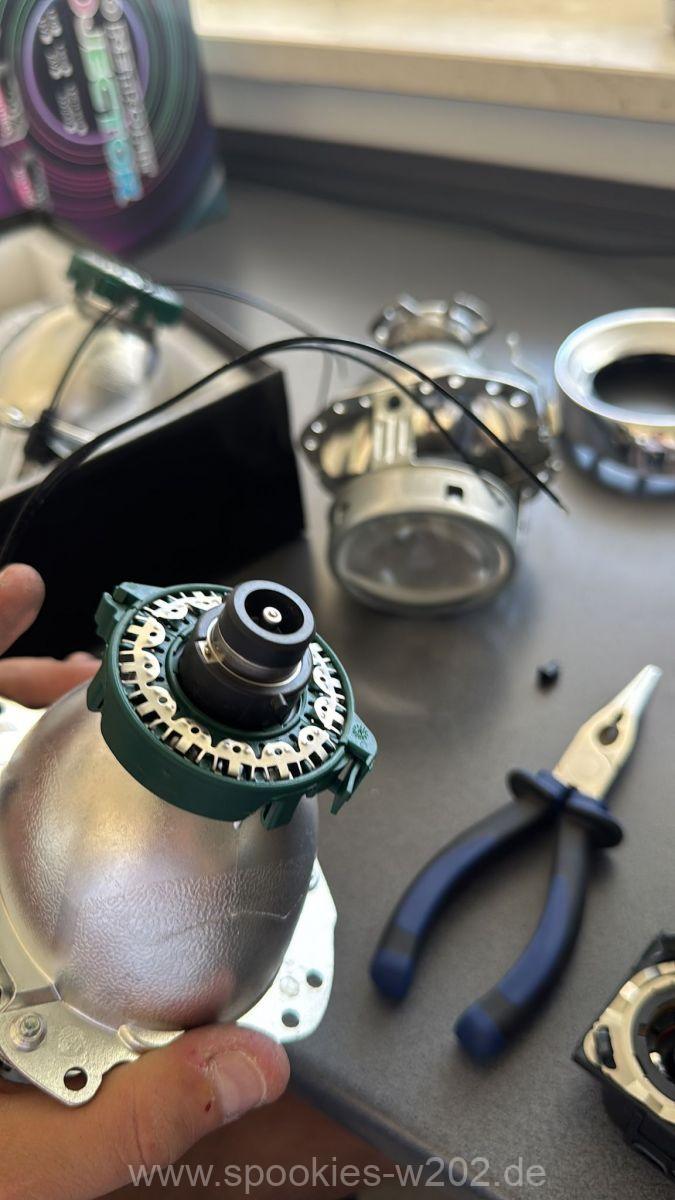

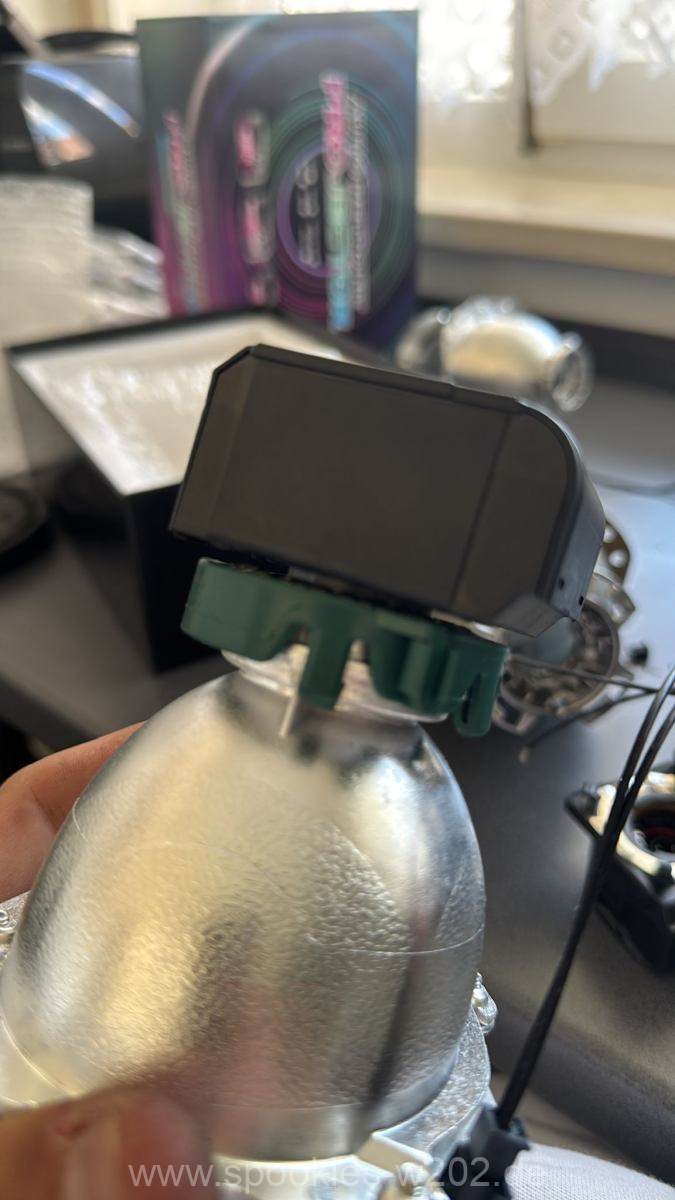

1. An den neuen Linsen befinden sich grüne Ringe – diese um den Xenon-Brennersockel legen.
2. Die grünen Ringe werden in die Linse eingedreht, damit der Brenner später sicheren Halt hat.

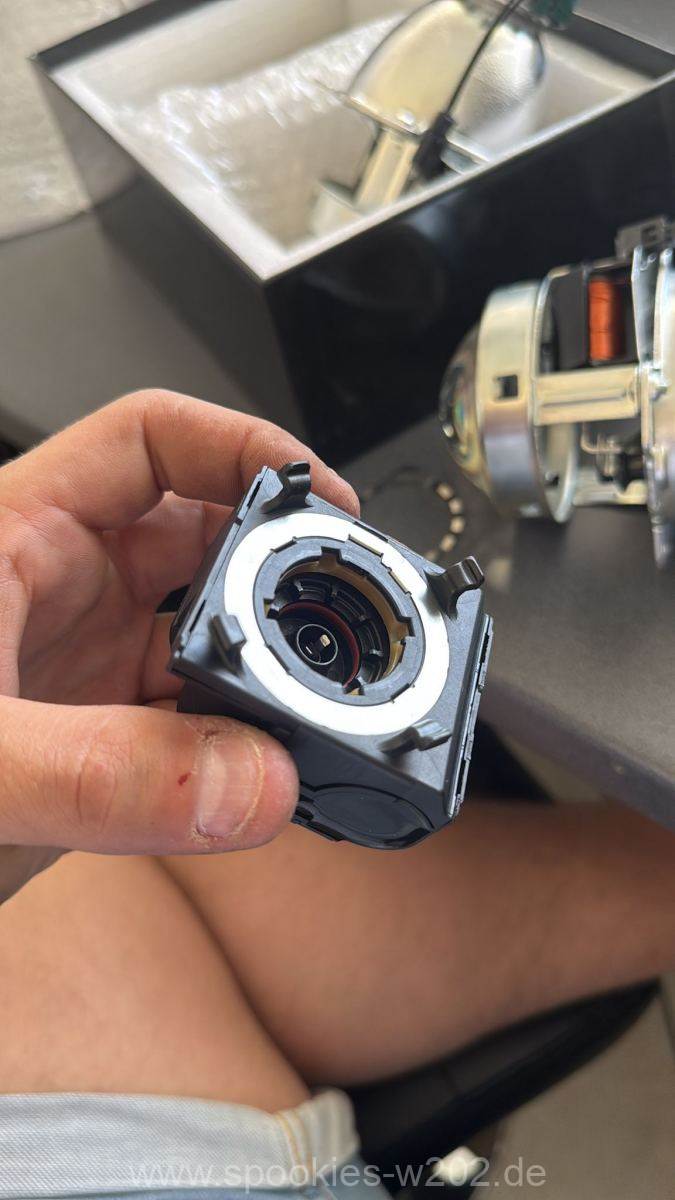

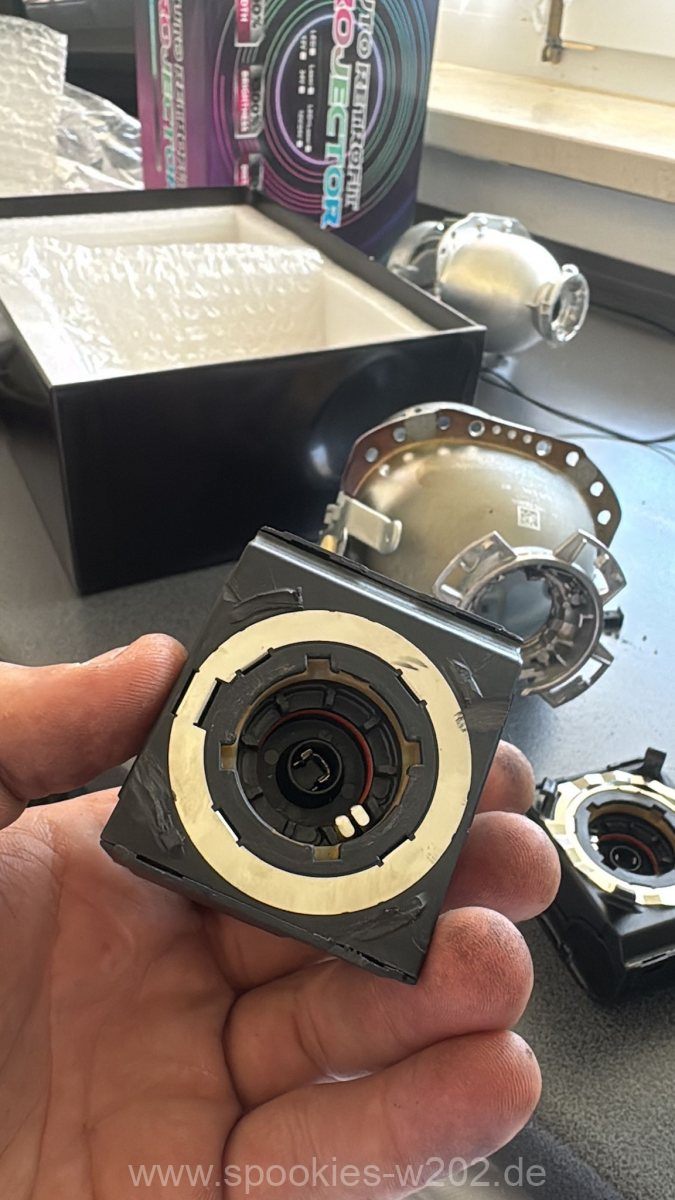

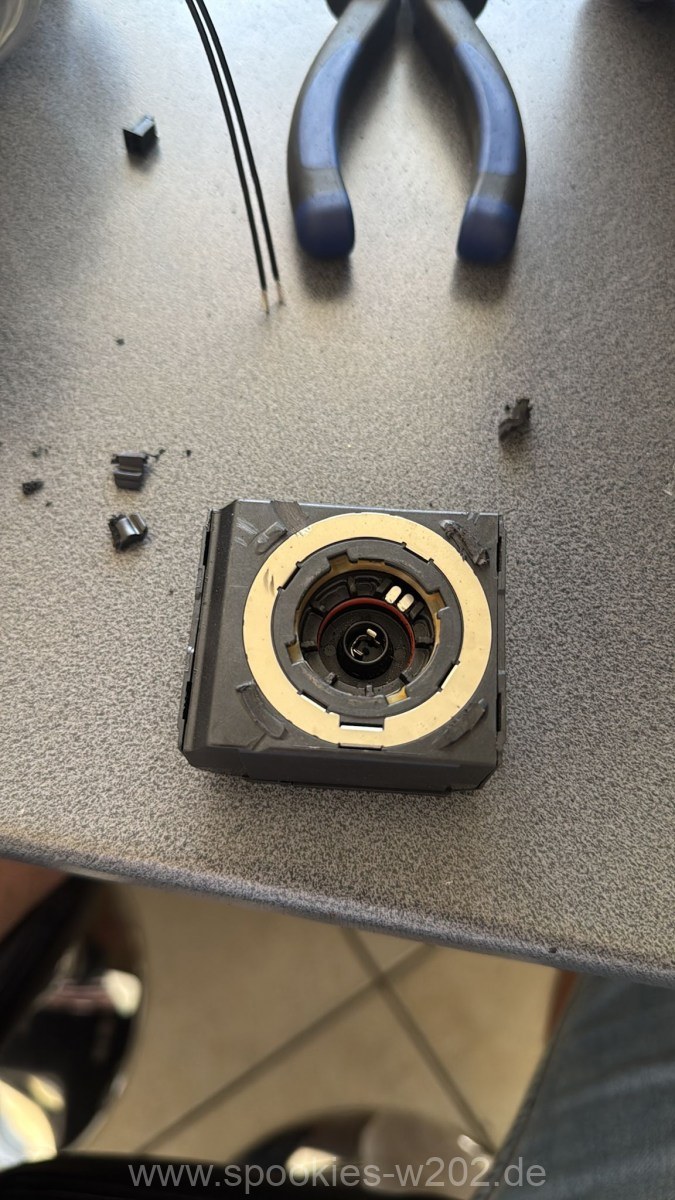

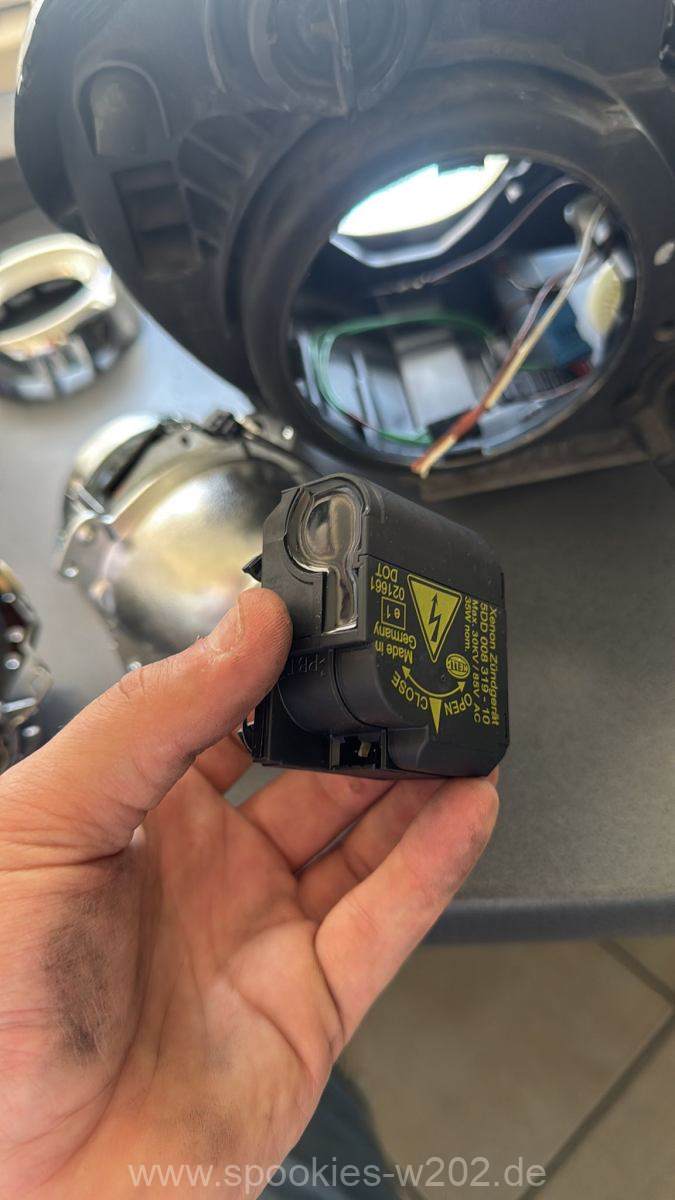

3. Am Xenon-Zünder (schwarzes Viereck) müssen die 4 Kunststoffnasen entfernt werden (z. B. mit Feinschleifer).

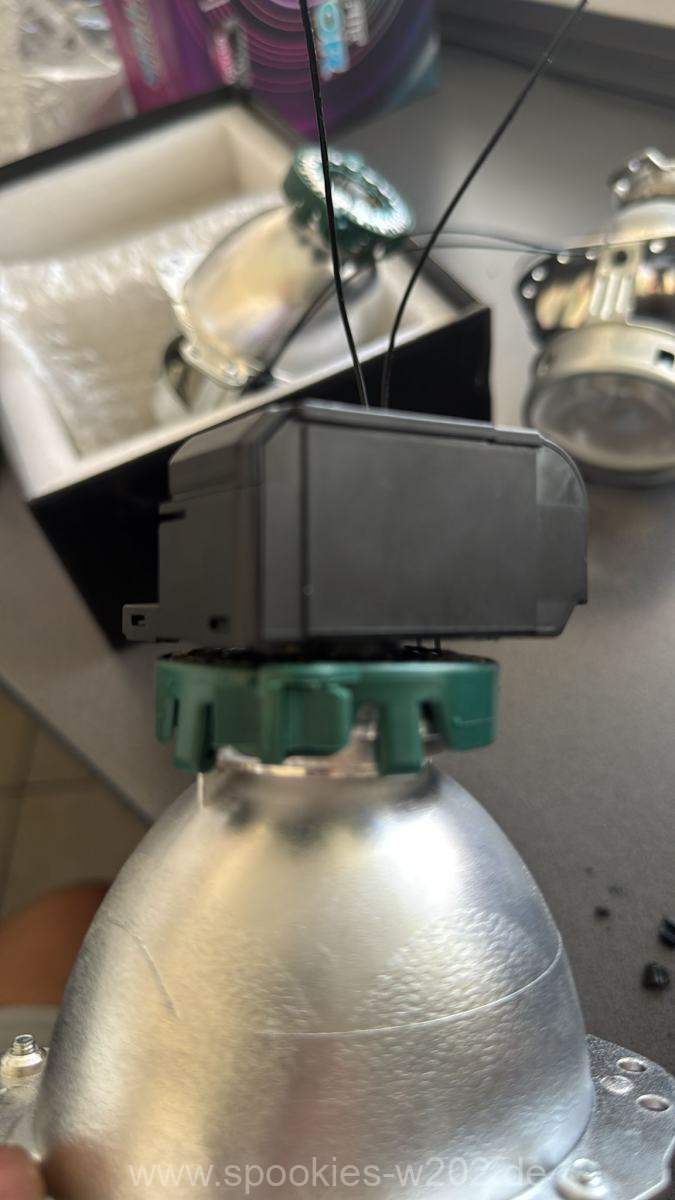

4. Zünder aufsetzen – es bleibt ein kleiner Abstand zwischen Zünder und Linse (funktioniert trotzdem einwandfrei).
⸻
✅ Schritt 7: Chromringe wieder montieren
1. Chromringe korrekt herum aufsetzen (flache Seite nach oben).
⸻
✅ Schritt 8: Streuscheibe wieder verkleben
1. Die Streuscheibe mit Butylschnur (original) oder Silikon-Dichtmasse (Alternative) wieder verkleben.
2. Scheinwerfergehäuse vollständig abdichten.
⸻
✅ Schritt 9: Funktionstest
1. Scheinwerfer anschließen.
2. Testen, ob die Linsen sich korrekt justieren und das Lichtbild stimmt.
3. Falls das Lichtbild nicht korrekt ist, muss es manuell nachjustiert werden – entweder über die Verstellschrauben am Scheinwerfergehäuse oder durch leichtes Nachsetzen der Linse.
4. Sobald das Lichtbild passt – Umbau abgeschlossen!

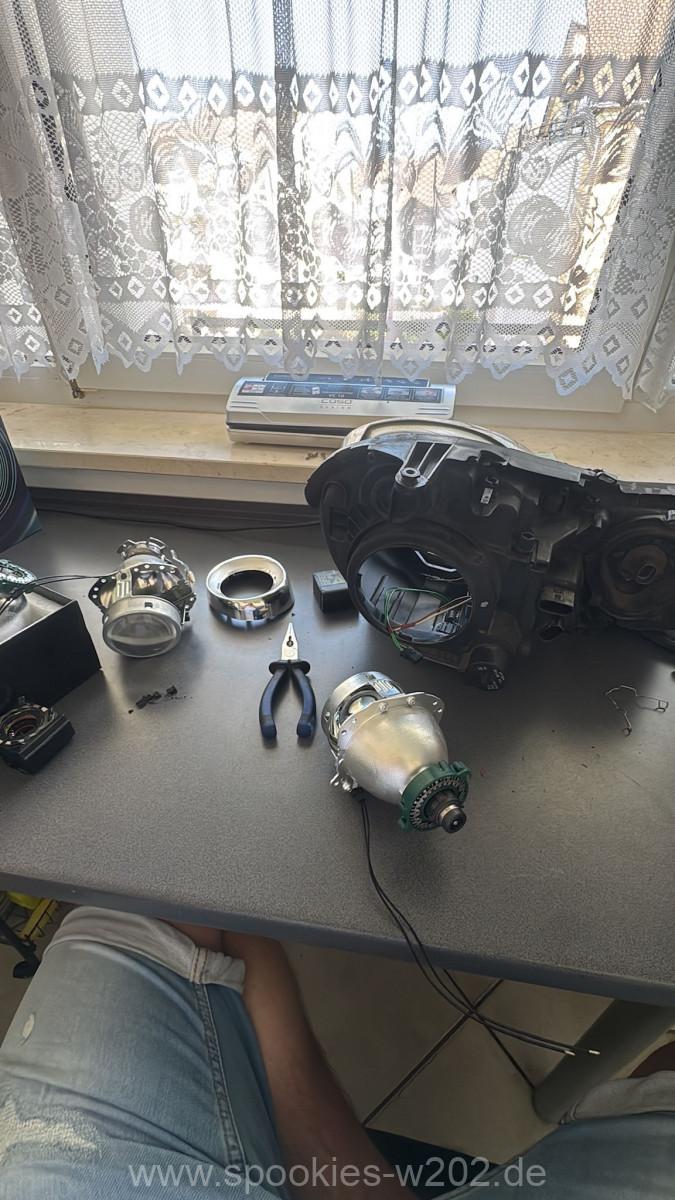

Nachfolgend ein paar Fotos zur Verdeutlichung und 2 Videos zur Anschauung:
